什么是控制柜？

控制柜是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，其布置应满足电力系统正常运行的要求，便于检修，不危及人身及周围设备的安全。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。常用于各发、配、变电所中。

对于控制柜空载带电的调试，我们列出以下的步骤：

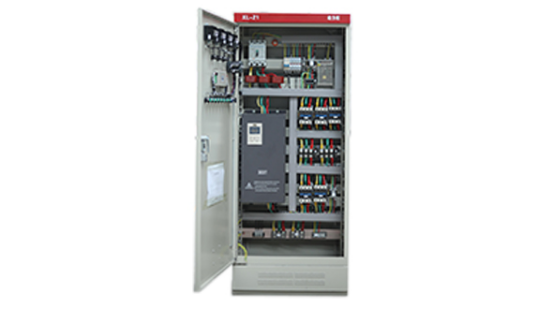

控制柜开门图

（1）过载保护。过载保护整定值调整在额定电流的125% ~13S%，延时15~ -30s (s 是秒的

 （2）短路保护。短路保护整定值，对于具有短延时动作特性者，调整在额定电流的2.0~ -2.5 倍，延时0.2~0.5s动作;对于瞬时动作特性者,调整在额定电流的5~ 10倍动作。

（3）欠压保护。欠压保护装置的整定值应调整在当电压降低至额定电压的35%~70%时，发电机开关自动断开。

（4）过电压保护试验。若设有过电压保护，则当电压超过发电机额定电压的+ 6%时，过电压保护装置应执行动作。

调试过程中，不仅要调试各部分的功能，还要对设置的报警进行模拟，确保故障条件满足时能够实现真正的报警。还应该调整行程开关的位置及挡块的位置。

设备调试完毕，要进行报检并对调试过程中的各种记录备档。
