什么是电气控制柜？电气控制柜顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

控制柜接线布局位置和方向的要求：

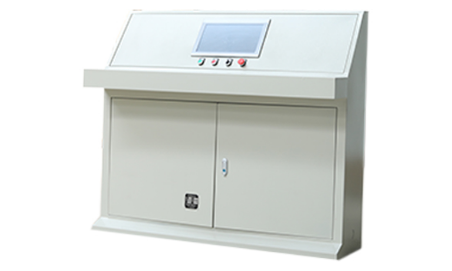

电气控制柜操作台式

(1)电源插座要尽量布置在印制板的四周，电源插座和与其相连的汇流条按线端应布置在同侧。特别应注意不要把电源插座及其他焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。电源插座及焊接连接器的布置间距应考虑方便电源插

(2)对于电位器、可调电感线圈、可变电容器、微动开关等可调元件的布局应考虑整机的结构要求。若是机内调节，应放在印制板上方便于调节的地方;若是机外调节，其位置要与调节旋钮在机箱面板上的位置相适应。

电位器在稳压器中用来调节输出电压，故设计电位器时应满足顺时针调节时输出电压升高，逆时针调节时输出电压降低;在可调恒流充电器中电位器用来调节充电电流的大小，设计电位器时应满足顺时针调节时，电流增大。

电位器安放位置应当满足整机结构安装及面板布局的要求，因此应尽可能放置在板的边缘，旋转柄朝外。

(3) IC座:设计印制板图时，在使用IC座的场合下，- -定要特别注意IC座上定位槽放置的方位是否正确，并注意各个IC脚位是否正确，例如，脚只能位于IC座的右下角或者左上角，而且紧靠定位槽(从焊接面看)。

所有IC元件单边对齐，有很 性元件时很 性标示要明确，同一印制板 上很 性标示不得多于两个方向。出现两个方向时，两个方向互相垂直。

(4)同类型插装元器件在X或Y方向上应朝一个方向放置。同一种类型的有很 性分立元件也要力争在X或 r方向上保持一致，便于生产和检验。有很 性的器件在同一 板上的很 性标不力方向要尽量保持一致。

(5)元器件的排列要便于调试和维修，即小元件周围不能放置大元件，需调试的无器件周围要有足够的空间。

(6) IC去耦电容的布局要尽量靠近IC的电源管脚，并使其与电源和地之间形成的回路最短。(7)元件布局时，应适当考虑使用同一种电源的器件尽量放在一起，以便于将来的电源分隔。

(8)贴片应单边对齐，字符方向一致，封装方向一致。
