什么是控制柜?
控制柜是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,其布置应满足电力系统正常运行的要求,便于检修,不危及人身及周围设备的安全。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数,还可对某些电气参数进行调整,对偏离正常工作状态进行提示或发出信号。常用于各发、配、变电所中。
对于控制柜空载带电的调试,我们列出以下的步骤:

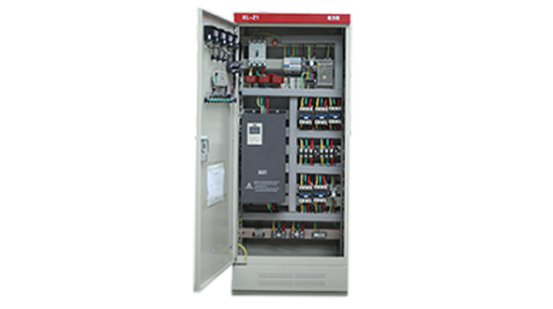

控制柜开门图
(1)检测系统供电电源的电压及电源质量时,应符合国家标准规定。
先检查来电情况,电压是否过高或者过低,确保来电正常;必要时检测电源相序是否符合要求。
(2)断开非调试部分与被调试单体部分的全部连接,将适配的电源连接到被调试单体电源接入点。
(3)通电时,先接通主电源,断电时,顺序相反。
①通电测试时注意检查柜内变压器、交直流电源有无异常现象,检测电压是否正常,直流电源的极性是否正确。
②二次控制回路送电,确保仪表盘仪表、指示灯正常无误。
通电后,注意观察各种现象,随时做好停车准备,以防止意外事故发生。如有异常,应立即停车,待查明原因之后再继续进行。未查明原因不得强行送电。
(4)进行调试单体部分电气元器件动作值的整定。
按照设计要求,对调试单体部分的主回路、控制回路、保护回路、信号回路、报警回路及其他回路中各电气设备、元器件、保护继电器及其他关键性电气元器件的动作值进行整定,使其符合设计要求。
(5)测试单体控制功能。
通过控制面板,对调试单体部分的控制功能、安全保护功能(包括紧急停止)、监测功能、报警信号功能及其功能进行测试,使其应具备的全部功能都符合设计要求。
