电气控制柜顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

按照标准，规程、规范及技术标准的要求，对电气控制柜进行绝缘性能测试及耐压试验。确保其介电强度符合要求。

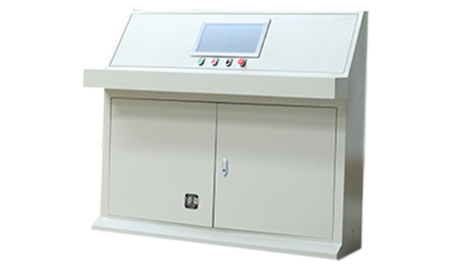

电气控制柜操作台式

（1）绝缘电阻测试:用兆欧表测量绝缘电阻。

检查电气线路的绝缘电阻是否符合要求。其方法是:短接主电路、控制电路和信号电路，用500V兆欧表测量与保护电路导线之间的绝缘电阻，不得小于0.5MΩ。当控制电路或信号电路不与主电路连接时，应分别测量主电路与保护电路、主电路与控制电路和信号电路、控制电路和信号电路与保护电路之间的绝缘电阻，该绝缘电阻不得小于0.5MΩ。

（2）交流耐压试验:鉴定电气设备的承压能力。其试验电压一般为 设备额定电压的1.875~3倍。

①试验电压为100。0当回路绝缘电阻值在10MΩ以上时，可采用2500V0兆欧表代替，试 验持续时间为1min

②48V及48V以下回路可不进行交流耐压试验。

③回路中有电子元器件设备的，试验时应将插件拔出政将其两端短接。
