电气控制柜顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

每当控制柜在现场使用前，我们都会进行指导安装，确保所有电路线路无误后，就会开始通电进行检查，同时也有针对性的检查方案：

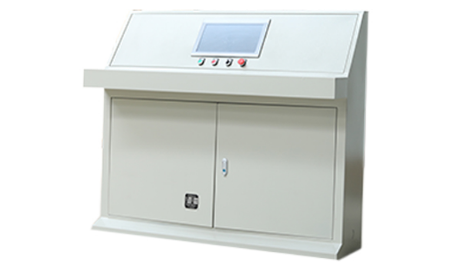

电气控制柜操作台式

（1）根据设计图纸，检查枝试电气设备及电气系统中的各电器设备单体及各元器件的名称、型号、规格、额定电压等技术参数与原设计是否相符合。

（2）按照标准、规程、规范及行业标准的要求，对各电气设备及各元器件的绝缘性能、电

气特性、机械特性等进行单体试验，以确保各电气设备和元器件的性能符合要求。

（3）根据电气设备原理图和电设安装接线图、电器布置图检查各电器元件的位置是否正确:各个元件的代号、标记是否与原理图上的一致和齐全;外观有无损坏;触点接触是否良好。

（4）各个电气元件安装是否正确和牢靠。

（5）各种安全保护措施是否可靠。

（6）检查各开关按钮、行程开关等电器元件是否处于原始位置;调速装置的手柄应处于最低速位置。

（7）使用吹尘器或其他工具，清除设备及各控制盘（柜）中的灰尘及其他杂物，特别是螺钉、螺母、垫圈、铁丝、导线等金属导体。
