电气控制柜顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

了解控制柜柜内布局和介绍，生产完成后就要开始准备设备调试的准备工作，为方便大家了解，我们总结并分段解说：

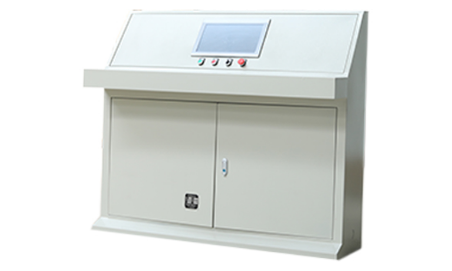

电气控制柜操作台式

（1）为使调试工作能够顺利进行，调试人员事前应研究图纸资料、设备制造厂家的出厂试验报告和相关技术资料，了解现场设备的布置情况，熟悉有关的电气系统接线等。

（2）编写调试方案，编制调试大纲。

（3）电气控制设备的单体调整和试验、配合机械设备的分部试运行、总体系统调试，是电气控制设备整体启动不可分割的3个重要环节。在这3个环节当中，没有单体电气控制设备的安全运行，总体系统的试运行就无从谈起，更没有可靠的系统调试运行。

（4）按技术文件及图纸对各单体设备、附属装备进行外观检查，关键尺寸检查，装配质量及部件互换性检查，接线检查，绝缘试验等常规的检验，以发现整个系统的设备及附件在经过长途搬运、仓库保管以及安装过程中有无损坏、差错或其他隐患。

（5）找出并核对系统中各电源装置的极性、相序以及各单元之间的正确连接关系。将所有保护装置均按设计要求进行整定。

（6）对每单元进行特性测定、调整、试验，使其工作在最合理的工作状态，即达到满意的技术指标。通过调试，使得整个系统获得较为理想的静态特性和动态指标。验证在各种状态下系统工作的可靠性，以及各种事故下保护装置的可靠性。

（7）通过调试，校核技术文件的正确性及提供修改设计的必要依据。
