什么是电气控制柜？电气控制柜顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。



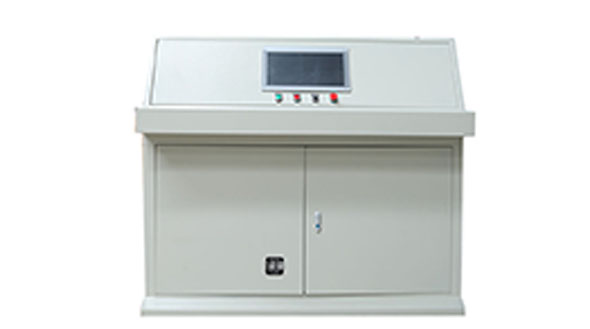

电气控制柜开门图

1、低压断路器的附件选择

无论是式(ACB)或塑料外壳式断路器(MCCB和一些MCB),现在都具备各种内、外部附件(又称附属装置)，增加了断路器的功能。低压断路器可以配合多种附件使用。低压断路器常见的附件有开关、报警开关、欠压脱扣器、分励脱扣器和电操机构等。低压断路器的附件功能众多，购买时要考虑各个附件的特定功能，而无需全套购买。

由于有分励脱扣器、欠压脱扣器，电动操：作机构和闭锁电磁铁具有不同的电压等级和交流、 直流不同的电源，用户在订货时加以说明。同时用户在选用时不可能用单一的附件， 如果需两台断路器电气联锁(当一台合闸时，另.一台必须分闸)，则可选用触点和分励脱扣器或电动 操作机构。在进行板前和板后接线时-定要 把螺钉紧固，以免烧坏断路器。

2、漏电断路器(RCD)的选择

选择漏电断路器要遵循以下原则。

(1)漏电断路器的额定电压、电流应大于或等于线路设备的正常工作电压、电流。

(2)漏电断路器的额定漏电动作电流必须大于或等于2倍的线路已存在的泄漏电流。

在配电线路中，由于线路的绝缘电阻随着时间的增长会下降及对地布线分布电容的存在，线路或多或少对地存在一定的泄漏电流，有的还比较大。因此，在选取漏电断路器的额定漏电动作电流时，必须大于实际泄漏电流的两倍才能保证开关不会误动作，这也是与国家标准规定的额定漏电不动作电流为额定动作电流的半是相符合的。

(3)断路器的很 限通断能力应大于或等于电路大短路电流。

(4)过载脱扣器的额定电流大于或等于线路的大负载电流。

(5)有较短的分断反应时间，能够起到保护线路和设备的作用。
