什么是电气控制柜？ 电气控制柜 顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

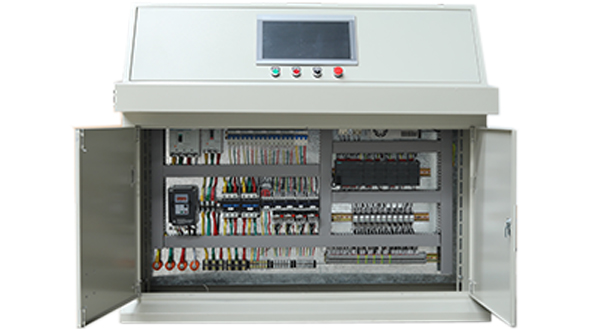

          电气控制柜操作台式

1、灵敏系数校验

所选定的断路器还应按短路电流进行灵敏系数校验。灵敏系数即线路中最小短路电流(一般取电动机接线端或配电线路末端的两相或单相短路电流)和断路器瞬时或延时脱扣器整定电流之比。两相短路时的灵敏系数应不小于2,单相短路时的灵敏系数对于DZ型断路器可取1.5,对于其他型断路器可取2。如果经校验灵敏系数达不到上述要求，除调整整定电流外，也可利用延时脱扣器作为后备保护。

对于同时具有短延时和瞬时脱扣的选择性断路器，只需要校验短延时过电流脱扣器的动作灵敏度，不必再校验瞬时过流脱扣器动作的灵敏度。当断路器作为短路保护时，该回路短路电流不应小于其瞬时或短延时过流脱扣器整定电流的13倍，应满足灵敏度的要求，以保证断路器可靠动作。即按照线路的最小短路电流来校验断路器动作的灵敏性，即线路最小短路电流应不小于断路器短路整定电流的13倍。

工程中若遇到在特殊情况下要求下端子进线、上端子出线，由于开断故障电流时需要灭弧的原因，断路器必须降容使用，即额定分断能力必须按制造厂商提供的有关降容系数来换算。
