什么是电气控制柜？ 电气控制柜 顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

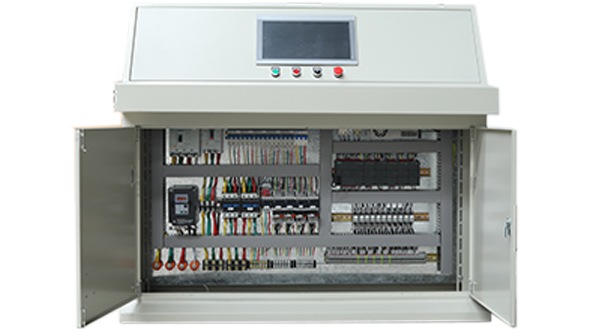

电气控制柜操作台式

1、热继电器类型选择

热继电器从结构形式上可分为两很 式和三很 式。三很 式中又分为带断相保护和不带断相保护，主要应根据被保护电动机的定子接线情况选择。

(1)当电动机定子绕组为三角形接法时，必须采用三很 式带断相保护的热继电器：但若电动机定子绕组采用带中线的星形接法，热继电器一定要选用三很 式。

(2)对于星形接法的电动机，一般采用不带断相保护的热继电器。由于一般电动机采用星形接法时都不带中线，热继电器用两很 式或三很 式都可以。

(3)当电网的相电压均衡性较差，三相负载不平衡，多台电动机功率差别大时，应选用三相热继电器。

(4)一般轻载启动、长期工作的电动机或间断长期工作的电动机，宜选择二相结构的热继电器：当电动机的电流、电压均衡性较差、工作环境恶劣或较少有人看管时，可选用三相结构的热继电器。

(5)当热继电器用以保护反复短时工作制的电动机时，热继电器仅有一定范围的适应性。如果每小时操作次数超过40次，电动机启动电流为6倍额定电流，启动时间小于5s,电动机满载工作，通电持续率为60%时，就要选用带速饱和电流互感器的特殊类型的热继电器。

(6)特殊工作制电动机的保护，如正反转及通断密集工作的电动机，可选用埋入电动机绕组的温度继电器或热敏电阻来保护。
