什么是电气控制柜？ 电气控制柜 顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

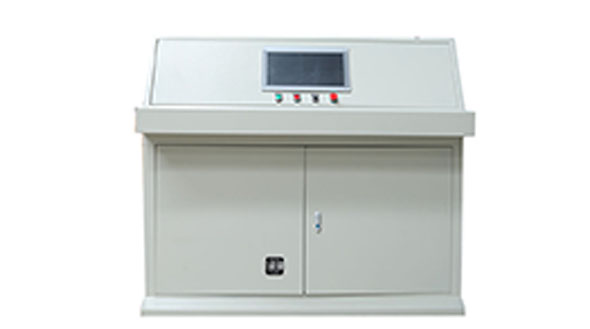

                                                                                                    电气控制柜操作台式

1、笼形感应电动机AC-4类用接触器的选用

当电动机处于点动或需反向运转、反接制动时，负载与AC 3不同，其接通电流为6l。o AC-4类给出了额定电压380V、AC-4条件下接触器的额定工作电流值，据此，可计算出AC-4使用 类别下可控电动机功率Pm。例如，CJX1- 9型交流接触器在380V、AC -4条件下其额定工作电流为3.3A。

电动机的额定输出功率=3UJcosθη

式中: Ue为电动机的额定电压; Ie为电动机的额定电流; cosθ为电动机的功率因数;η为电动机的效率。

将上述接触器AC 4条件下的额定电流值3.3A代入上式，假定电机的cosθ-0.85，η=0.9，则电动机额定输出功率=3x380x<3.3*0.85*0.9-1.66 (kW)。

即CJX1-9交流接触器在380V、AC-4使用类别下可控制的三相笼形电动机的额定输出功率约在1.66kW以下。

如果触点寿命允许适当缩短，则AC 4的额定工作电流可适当增大。在很低的通断频率时，AC-4使用类别的接触器可按照AC-3使用类别选择。

2、混合电动机负载用接触器的选用

在许多情况下，接触器是在AC-3和AC 4或AC 2和AC-4条件下混合使用，即在正常通断与点动操作方式下混合使用。混合使用的触点寿命x可用下述公式计算

X=A/[1+C/100(A/B-1)]

式中，A为正常负荷下的触点寿命; B为点动操作下的触点寿命; C为点动操作占通断次数的百分比。

例:一台37kW的三相鼠笼形电动机, cosθ=0.85, 380V, I。=72A,使用3TB48型接触器在混合工作方式下进行切换操作，其点动(AC-4)占开关操作总次数的30%，试求接触器触点寿命X。

查3TB48型接触器的寿命曲线，得到

AC-3时的电寿命4=1.2x10;

AC-4时的电寿命B=5x10²;

c= 30%，则混合工作方式中接触器的寿命X=15.2x10²。
