首先提出来个问题：什么叫 PLC控制柜 ？（PLC控制柜，是用PLC来作为主要控制的智能控制系统所组成的接线柜子。）具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散控制系统。能适应各种大小规模的工业自动化控制场合。 它可完成设备自动化和过程自动化控制，实现网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心。

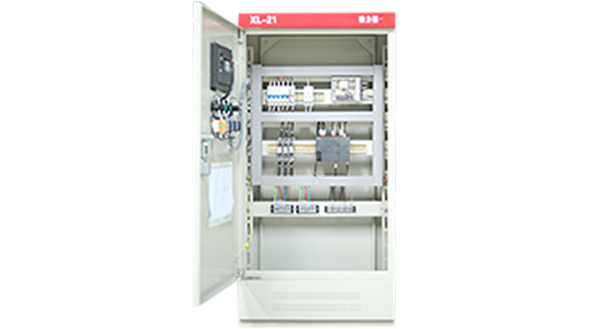

                                                                                                    plc控制柜开门图

1、控制设备内的电路

1)主电路

(1)母线(裸览或绝缘的)的布置应使其在正常工作条件下不会发生内部短路:除非另有规定，母线应按照有关短路耐受强度的资料进行计算和设计。并且，应使美至少能够承受由母线电源侧的保护电器限定的短路强度。

(2)在框架单元内部，主母线和功能单元电源侧及包括在该单元内的电气元件之间的连接导体(包括配电母线)，应根据每个单元内相关短路电器负载侧衰减后的短路应力来确定，其布置应使得在正常工作条件下，相与相之间及相与地之间发生内部短路的可能性极小。这种导体是固体刚性制品。

2)电路

电路的设计应考虑电源接地系统，并保证接地故障或带电部件和裸露导电部件之间的故障不会引起危险的误动作。

一般来讲，电路应给子保护，以防止短路的影响。但是，如果短路保护电器的动作可能造成危险事故，就不应配备保护电器。在此情况下，辅助电路导线应使其在正常工作条件下，不会发生短路。

3)为减少短路的可能性对无防护的带电导体的选择和安装

控制设备内无短路保护器保护的带电导体在整个控制设备内的选择和安装应使其在正常工作条件下，相与相之间或相与地之间内部短路的可能性极小。
