什么是电气控制柜？ 电气控制柜 顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

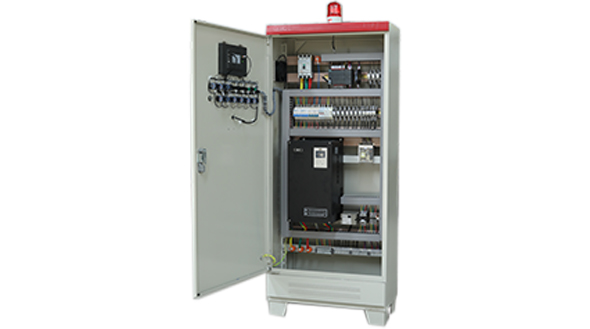

                                                                                              电气控制柜操作台式

1、过电流保护器件的设置

过电流保护器件应安装在导线截面积减小或导线载流容量减小处。满足下列条件的场合除外;

(1)支线路载流容量不小于负载所需容量:

(2)导线载流容量减小处与连接过电流保护器件之间的导线长度不大于3m ;

(3)采用较小短路可能性的方法安装导线，如导线用外壳或通道保护。

2、过电流保护器件

额定短路分断能力应不小于保护器件安装处的预期故障电流。流经过电流保护器件的短路电流除了来自电源的电流外，还包括附加电流(如来自电动机、功率因数补偿电容器)，这些电流均应考虑进去。

如果在电源侧已设有保护器件，且具有必要的分断能力，则负载侧允许选用较小分断能力的保护器件。此时，两套器件的特性应相互协调，以便经过两套串接器件的能量不超过耐受值，不损伤负载侧过电流保护器件和由其保护的导线。使用这种协调安排的过电流保护器件可能会引发两个过电流保护器件工作。

如果采用熔断器作为过电流保护器件，应选取用户地区容易买到的类型或为用户安排备件的供应。

3、过电流保护器件的额定值和整定值

熔断器的额定电流或其他过电流保护器件的整定电流应选择得尽可能小，但要满足预期的过电流要求，如电动机启动或变压器合闸期间的过电流要求。选择这些器件时应考虑到控制开关电器由于过电流引起损坏的保护问题，如防备控制开关器件触点的熔焊。

过电流保护器件的额定电流或整定电流取决于受保护导线的载流能力，该保护导线应符合正常工作时的载流容量和大允许切断时间要求。应考虑到保护电路中其他电气的协调要求。
