什么是电气控制柜? 电气控制柜 顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制,复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要,采用不同的控制。根据被控制设备的多少,大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜,一个断路器,一个接触器,一个热保护元件,一个启动按钮,一个停止按钮,两个指示灯。

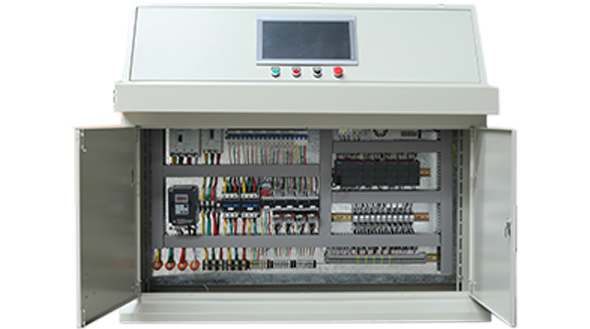

电气控制柜操作台式
1、插座及其有关导线
主要用来给维修设备供电的通用插座,其馈电电路应有过电流保护。
这些插座的每个馈电电路的未接地带电导线上均应设置过电流保护器件。
2、照明电路
供给照明电路的所有未接地导线,应使用单独的过电流保护器件防止短路,与防止其他电路的防护器件分离。
3、变压器
变压器应按照制造厂说明书设置过电流保护。下面情况的保护应避免:
(1)变压器合闸电流引起误跳闸;
(2)受二次侧短路的影响使绕组温升超过变压器绝缘等级允许的温升值。
过电流保护器件的形式和整定值应采用变压器供方的推荐值。
