首先提出来个问题：什么叫 PLC控制柜 ？（PLC控制柜，是用PLC来作为主要控制的智能控制系统所组成的接线柜子。）具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散控制系统。能适应各种大小规模的工业自动化控制场合。 它可完成设备自动化和过程自动化控制，实现网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心。

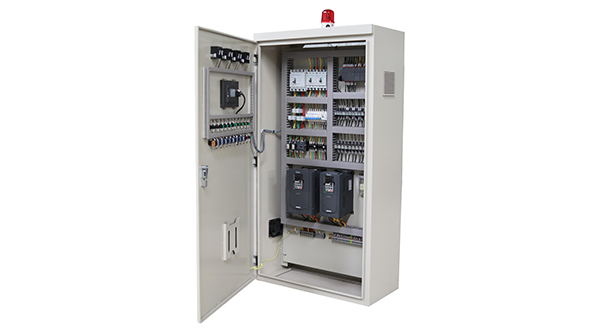

plc控制柜开门图

1、控制电源的选择

（1）尽量减少控制电源的种类

尽量减少控制线路中电源的电流、电压种类，控制电源用量，控制电压等级应符合标准等级。当控制系统需要若干电源种类时，应按国标电压等级选择。

（2）控制电路比较简单时

在控制线路比较简单的情况下，可直接采用电网电压，即交流220V、380V供电，以省去控制变压器。但动力电源电路中的过电压将直接引进控制线路，这对元件的可靠工作不利。另外，由于控制线路电压较高，对维护与安全不利，因此必须引起注意。

（3）控制电路比较复杂时

当控制系统使用电器数量比较多、控制电路比较复杂时(当电气系统的电磁线图超过5个时)，控制电路应采用控制电源变压器，将控制电压降到12V或24V。这种方案对维修与操作元件均有利。应采用控制变压器降低控制电压，或用直流低电压控制，既节省安装空间，又便于采用晶体管无触点器件，具有动作平稳可靠、检修操作安全等优点。对于微机控制系统，应注意弱电控制与强电电源之间的距离，不能共用零线，避免引起电源干扰。照明、显示及报警等电路应采用安全电压。

（4）对于操作比较频繁的直流电力传动的控制线路，常用直流电源供电

若控制电压过高，在电器线圈断电的瞬间将产生很高的过电压(可达额定电压的十倍以上)，这将对电器的可靠性及使用寿命有影响。若控制电压过低，电器触点不易可靠地接通，影响系统的正常工作。直流电磁铁及电磁离合器的控制线路常用24V直流电源供电.

（5）设计的电路应能适应所在电网情况

在确定电动机的启动方式是直接启动还是降压启动时，应根据电网或配电变压器容量的大小电压波动范围及允许的冲击电流数值等因素全面考虑，必要时应进行详细计算，否则将影响设计质量，甚至发生难以预测的事故。
