变频控制柜 可广泛适用于工农业生产及各类建筑恒压供水、空压机、风机水泵、中央空调、港口机械、机床、锅炉、造纸机械、食品机械多种场合的自动控制。具有节约能源、运行成本降低、提高压力控制精度等特点；

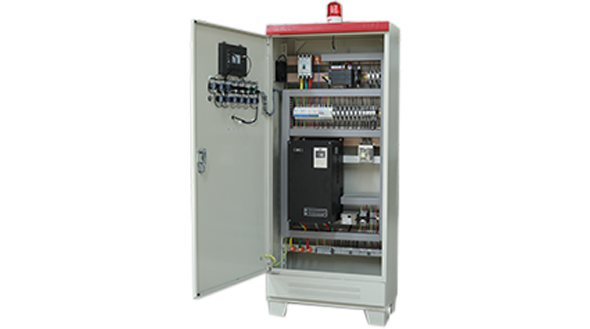

变频控制柜开门图

一、控制电路

控制电路的设计应做到在各种情况下(即使是操作错误)确保人身安全。当电器故啼或操作错误时，不应使设备受到损坏。对可能危及人身安全、损坏设备或破坏生产的情况，应采用联锁装置，使事故立即停止或采取其他应急措施。

1.控制电路电源

控制电路电源应由变压器供电。这些变压器应有独立的绕组，如果使用几个变压器，建议这些变压器的绕组按使二次侧电压同相位的方式连接。用单一电动机启动器和不超过两个控制器件(如联锁装置、启/停控制台)的机械，不强制使用变压器。

如果直流控制电路连接到保护联结电路，它们应由交流控制电路变压器的独立绕组或另外的控制电路变压器供电。符合国家标准要求的带有独立绕组变压器的开关型单元满足这一要求。

2.控制电路电压

控制电路电压的标称值应与控制电路的正确运行协调一致。当用变压器供电时，控制电路的标称电压不应超过277V。

3.保护

控制电路应按要求提供过电流保护。

4.电气控制电路

电气控制电路的特性包括:

(1)电流种类:

(2)额定频率，如果是交流;

(3)额定控制电路电压(电压性质，如为交流，指明频率);

(4)额定控制电源电压(电压性质，如为交流，指明频率)。

控制电路电压和控制电源电压是有区别的，控制电路电压是电路中接通触点两端出现的电压，控制电源电压是施加到电器控制电路输入端的电压。

额定控制电路电压和额定频率(如适用)决定控制电路的工作和温升特性参数。正确的工作条件是控制电源电压值既不应小于85%的额定控制电源电压(当控制电路通过大电流时)，也不应超过110%的额定控制电源电压。

制造厂应提供额定控制电源电压下的控制电路的电流值。

控制电路电器的额定值和特性应满足相关标准的要求。
