变频控制柜 可广泛适用于工农业生产及各类建筑恒压供水、空压机、风机水泵、中央空调、港口机械、机床、锅炉、造纸机械、食品机械多种场合的自动控制。具有节约能源、运行成本降低、提高压力控制精度等特点；

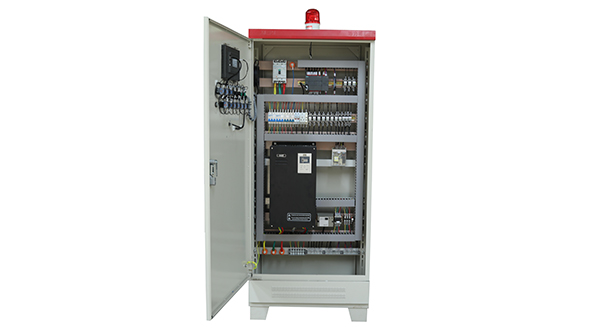

变频控制柜开门图

接地故障和电压中断及电路连续性损坏引起误操作的防护

1)接地故障

控制电路的接地故障不应引起意外的启动、潜在的危险运转或妨碍机械的停止。满足这些要求可采用(但不限于)下列方法。

方法A:由控制变压器供电的控制电路。

(1)控制电路电源接地的情况，在电源点，共用导体联结到保护联结回路。所有预期要操作电磁或其他器件(如继电器、指示灯)的触点、固态元件等应插入控制电路电源有开关的导线一边与线圈或器件的端子之间。线圈或器件的其他端子(好是同标记端)直接连接控制电 路电源且没有任何开关要素的共用导体。

例外，保护器件的触点可以接在共用导线和线圈之间，以达到:

①在接地故障事件中，自动切断电路:

②连接非常短(如在同一电柜中)以致不大可能有接地故障(如过载继电器)。

(2)控制电路由控制变压器供电且不连接保护联结回路，并配备有在接地故障中自动切断电路的器件。

方法B:控制电路由控制变压器供电，变压器带中心抽头绕组，中心抽头连接保护接地电 路，所有控制电路电源导线中，有包含开关元素的过电流保护器件。

对有中心抽头的接地控制电路，一个接地故障会在继电器线圈上留下50%的电压。在这种情况下，继电器会保持，导致不能停机。线圈或器件可在一边或两边接通(或断开)。

方法C:控制电路并不经控制变压器供电，而是下列情况中的一种。

(1)直接连接到已接地电源的相导体之间:

(2)直接连接到相导体之间、连接到不接地或高阻抗接地的电源相导体和中性导体之间。在意外启动或停止失效事件中，或在方法C的2)情况中，可能引发危险情况或损坏机械功能的启动或停止，应使用切换所有带电体的多很 开关，在接地故障事件中应使用自动切断电路的器件。

2)电压中断

应满足零电压和欠电压保护的要求。

如果采用存储器，一旦电源发生故障，应确保正常功能(如用非易失性存储器)，否则记忆消失，会发生危险情况。

3)电路连续性丧失

当有关安全的控制电路连续性损坏取决于滑动触点时，就可能引发危险情况，此时应采取适当措施(如采用双重滑动触点)。
