首先提一个问题：什么是电气控制柜？电气控制柜顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

控制柜接线布局位置和方向的要求：

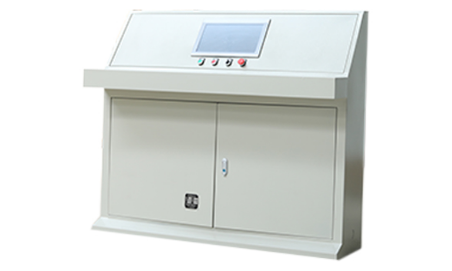

电气控制柜操作台式

一、电气控制设备设计的内容

由气的制设备设计的内容主要包含原理设计工艺设计两个部分，以电力拖动控制设备为例，设计内容主要有以下几点。

1、电气原理图设计内容

电气原理图设计的主要内容包括:

(1)拟订电气设计任务书;

(2)确定电力拖动方案，选择电动机:

(3)设计电气控制原理图，计算主要技术参数:

(4)选择电气元件，制订元器件明细表:

(5)编写设计说明书。

电气原理图是整个设计的中心环节，它为工艺设计和制定其他技术资料提供依据。

2、工艺设计内容

进行工艺设计主要是为了便于组织电气控制系统的制造，从而实现原理设计提出的各项技术指标，并为设备的调试、维护与使用提供相关的图纸资料。工艺设计的主要内容有:

(1)设计电气总布置图、总安装图与总接线图;

(2)设计组件布置图、安装图和接线图:

(3)设计电气箱、操作台及非标准零件:

(4)列出零件清单;

(5)编写使用维护说明书。
