首先提一个问题：什么是电气控制柜？电气控制柜顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

控制柜接线布局位置和方向的要求：

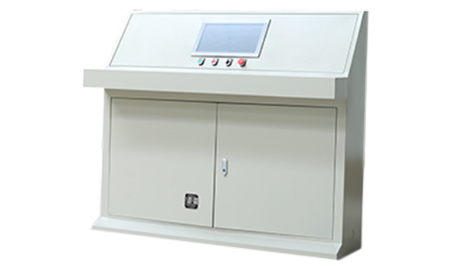

电气控制柜操作台式

一、自动控制线路的基本组成

自动控制系统的线路一般具有自动循环、半自动循环、手动调整、紧急快退、保护性连锁、信号指示和故障诊断等功能，以最大限度地满足控制要求。-般电气控制线路的基本回路由以下几部分组成。

1.电源供电回路

电源是驱动电气控制设备能够正常进行工作的保障，电源供电回路是任何一台(套)电气 控制设备都必不可少的组成部分。常见供电回路的供电电源有AC 380V、AC 220V、DC24V和 DC 12V等多种。

2.保护回路

保护(辅助)回路的工作电源有单相交流220V、36V或直流220V、24V等多种，对电气设备和线路进行短路、过载和失压等各种保护，由熔断器、热继电器、失压线圈、整流组件和稳压组件等保护组件组成。

3.信号回路

信号回路是能及时反映或显示设备和线路正常与非正常工作状态信息的回路，如不同颜色的信号灯、不同声响的音响设备等。

4.自动与手动回路

电气设备为了提高工作效率，一般都设有自动环节，但在安装、调试及紧急事故的处理中，控制线路中还需要设置手动环节，通过组合开关或转换开关等实现自动与手动方式的转换。

5.制动停车回路

制动停车指当设备出现故障时，需要紧急切断电路的供电电源，并采取某些制动措施，使电动机迅速停车的控制环节，如能耗制动、电源反接制动、倒拉反接制动和再生发电制动等。制动停车回路属于设备必不可少的安全保护环节。

6.自锁及闭锁回路

自锁及闭锁回路的作用是提高控制电路的可靠性。启动按钮松开后，线路保持通电，电气设备能继续工作的电气环节叫自锁环节，如接触器的动合触点串联在线圈电路中。具有两台或两台以上的电气装置和组件，为了保证设备运行的安全与可靠，只能一台通电启动，另一台不能通电启动的保护环节，叫闭锁环节，如两个接触器的动断触点分别串联在对方线圈电路中。
