首先提一个问题：什么是电气控制柜？电气控制柜顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

控制柜接线布局位置和方向的要求：

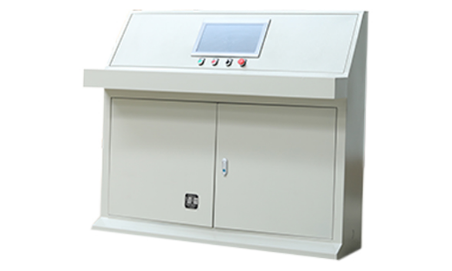

电气控制柜操作台式

1、集散控制系统

集散控制系统是以微处理器为基础的对生产过程进行集中监视、操作、管理和分散控制的集中分散控制系统，简称DCS系统。该系统将若干台微机分散应用于过程控制，全部信息通过通信网络由上位管理计算机监控，实现最优化控制，整个装置继承了常规仪表分散控制和计算 机集中控制的优点，克服了常规仪表功能单一、人机联系差及单台微型计算机控制系统危险性高度集中的缺点，既实现了在管理、操作和显示三方面的集中，又实现了在功能、负荷和危险性三方面的分散。DCS系统在现代化生产过程控制中起着重要的作用。

集散控制系统一般由以下四部分组成:

①现场控制级；②过程控制级；③过程管理级；④经营管理级。

DCS控制系统与常规模拟仪表及集中型计算机控制系统相比，具有的显著特点是:

①系统灵活;②操作便捷;③功能丰富;④资源共享:⑤使用方便;⑥安全性高。

2、现场总线控制系统

现场总线控制系统的突出特点在于它把集中与分散相结合的DCS集散控制结构变成新型的全分布式结构，把控制功能透彻下放到现场，依靠现场智能设备本身实现基本控制功能。现场总线的特点主要表现在以下几个方面:

(1)以数字信号完全取代传统的模拟信号:

(2)现场总线实现了结构上的透彻分散;

(3)总线网络系统是开放的。
