什么是电气控制柜？电气控制柜顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

控制柜的接线布局的基本要求：

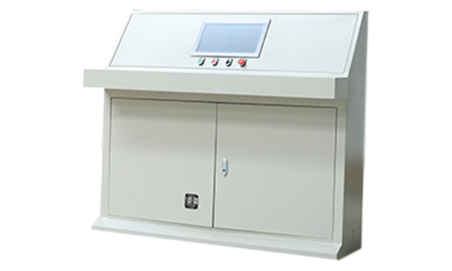

电气控制柜操作台式

（1）遵循“先大后小，先难后易"的布置原则，即重要的单元电路、核心元器件应当优生布局。

实现同一功能的相关电路称为一一个模块， 应按电路模块进行布局。电路模块中的元件布局时应采用就近集中原则，同时数字电路和模拟电路应分开。

（2）布局中应参考原理框图，根据单板的主信号流向规律安排主要元器件。

（3）布局应尽量满足以下要求:

总的连线尽可能短，关键信号线最短:高电压、大电流信号与小电流、低电压的弱信号完全分开;模拟信号与数字信号分开;高频信号与低频信号分开;高频元器件的间隔要充分。

（4）相同结构电路部分，尽可能采用“对称式”标准布局。

（5）按照均勾分布、重心平衡、版面美观的标准优化布局。各个元件排列、分布要合理和均匀，力求整齐、美观、结构严谨的工艺要求。元器件应均匀、整齐、紧凑地排列在PCB上。

（6）器件布局栅格的设置，般IC 器件布局时，栅格应为50~ 10mil;小型表面安装器件，如表面贴装元件布局时，栅格应不少于25mil.

（7）如有特殊布局要求，应供需双方沟通后确定。
