什么是电气控制柜？电气控制柜顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

控制柜接线布置尺寸的要求：

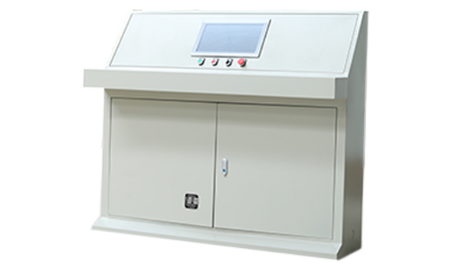

电气控制柜操作台式

（1）电阻平放:在电路组件数量不多且电路板尺寸较大的情况下，一般采用平放方式较好; 当1/4W以下的电阻平放时，两个焊盘间的距离一般取4/10英寸(1 英寸=2.54cm)，1/2W 的电 阻平放时，两焊盘的间距一-般取5/10 英寸;二很 管平放时，1N400X 系列整流管，一般取3/10 英寸; 1N540X 系列整流管，一般取 4~5/10英寸。

（2）电阻竖放:在电路组件数较多，且电路板尺寸不大的情况下，一般采用竖放的方式， 竖放时两个焊盘的间距一般取 0.1~0.2英寸。

（3）定位孔、标准孔等非安装孔周围1.27mm内不得贴装元器件，螺钉等安装孔周围3.5mm (对于M2.5)、4mm (对于M3)内不得贴装元器件。

（4）位于电路板边缘的元器件，离电路板边缘般不小于2mm。

（5）贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm。

（6）金属壳体元器件和金属件(屏蔽盒等)不能与其他元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm。定位孔、紧固件安装孔、椭圆孔及板中其他方孔外侧距板边的尺寸大于3mm。

（7）焊接面的贴装元件采用波峰焊接生产工艺时，阻、容件轴向要与波峰焊接传送方向垂 直，阻排及SOP( PIN间距不小于1.27mm)元器件轴向要与传送方向平行; PIN间距小于1.27mm (50mi)的IC、SOJ、 PLCC、QFP等有源元件应避免用波峰焊接。

（8）BGA与相邻元件的距离大于5mm。其他贴片元件相互间的距离大于0.7mm。贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm。有压接件的PCB，压接的接插件周围5mm内不能有插装元器件，焊接面周围5mm内也不能有贴装元器件。
