什么是电气控制柜？电气控制柜顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

电气布置图的绘制应该这样做：

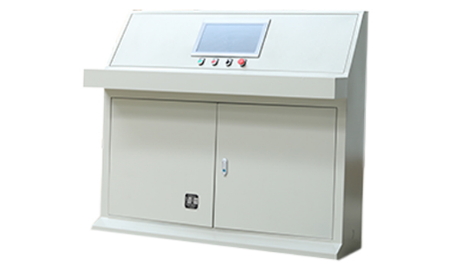

电气控制柜操作台式

电气控制柜总体配置设计任务是根据电气原理图的工作原理与控制要求，先将控制系统划什为几个组成部分(这些组成部分均称为部件)，再根据电气控制柜的复杂程度，把每一部件划分成若干组件。由于各种电气元件安装位置不同，在构成一个完整的电气控制系统时，就必须划分组件。

对于一些运用比较普適的组件，现在已经形成了比较成熟的模块。这些模块结构合理，工作可菲，已经经过长时间的考验。在电气元件布置图设计中应优先采用这些成熟的模块，这样 以有效地提高设计工作效率， 便于设计工作的标准化， 能够大幅度降低生产制造成本，提高产品的可靠性。

一、划分组件的原则

（1）把功能及安装方式类似的元件组合在一起:

（2）可能减少组件之间的连线数量，同时把接线关系密切的控制电器置于同组件中

（3）让强、弱电控制器分离，以减少干扰:

（4）为力求整齐美观，可把外形尺寸、重量相近的电器组合在一起;

（5）为了使电气控制系统便于检查与调试，把需经常调节、维护和易损元件组合在一起
