什么是电气控制柜？电气控制柜顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

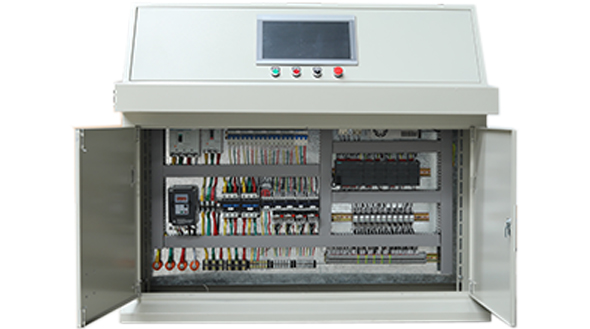

电气控制柜操作台式

1.概略图绘制应遵循的基本原则

(1)概略图可在不同层次上绘制，较高的层次描述总系统，而较低的层次描述系统中的分系统。

(2)概略图中的图形符号应按所有回路均不带电、设备在断开状态下绘制。

(3)概略图应采用图形符号或带注释的框绘制。框内的注释可以采用符号、文字或同时采用符号与文字。

(4)概略图中的连线或导线的连接点可用小圆点表示，也可不用小圆点表示。但同一工程 中应统一采用其中 种表示形式。

(5)图形符号的比例应按模数M确定。符号的基本形状及应用时相关的比例应保持一致。

(6)概略图中表示系统或分系统基本组成的符号和带注释的框均应标注项目代号。项目代号应标注在符号附近，当电路水平布置时，项目代号应注在符号的上方：当电路垂直布置时，项目代号应注在符号的左方。在任何情况下，项目代号都应水平排列。

(7)概略图上可根据需要加注各种形式的注释和说明。如在连线上可标注信号名称、电平、频率、波形、去向等，也允许将上述内容集中表示在图的其他空白处。概略图中设备的技术数据应标注在图形符号的项目代号下方。

(8)概略图应采用功能布局法布图，必要时也可按位置布局法布图。布局应清晰，并利于识别过程和信息的流向。

(9)概略图中的连线的线型，可采用不同粗细的线型分别表示。

(10)概略图中的远景部分应用虚线表示，原有部分与本期工程部分应有明显的区分。

2.功能图的基本特点

用理论或理想的电路而不涉及实现方法来详细表示系统、分系统、成套装置、部件、设备、软件等功能的简图，称为功能图。功能图的内容至少应包括必要的功能图形符号及其信号和主要控制通路连接线，还可以包括其他信息，如波形、公式和算法，但一般并不包括实体信息(如位置、实体项目和端子代号)和组装信息。

主要使用二进制逻辑元件符号的功能图称为逻辑功能图。用于分析和计算电路特性或状态表示等效电路的功能图，也可称为等效电路图。等效电路图是为描述和分析系统详细的物理特性而专门绘制的一种特殊的功能图。
