什么是电气控制柜？电气控制柜顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

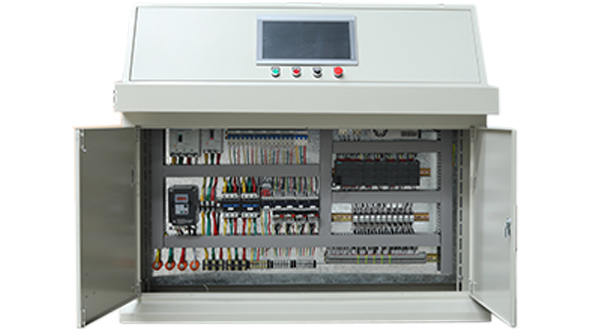

电气控制柜操作台式

1、原则

按照规定，对实现定目的的每种组件或几个组件组成的组合件，可绘制一份逻辑功能图(可以包括几张)。因此，每份逻辑功能图表示每种组件或几个组件组成的组合件所形成的功能件的逻辑功能，而不涉及实现方法。图的布局应有助于对逻辑功能图的理解。应使信息的基本流向为从左到右或从上到下。在信息流向不明显的地方，可在载信息的线上加一箭头(开口箭头)标记。

功能上相关的图形符号应组合在一起，并应尽量靠近。当一个信号输出给多个单元时，可绘成单根直线，通过适当标记以T形连接到各个单元。每个逻辑单元一般以最能描述该单元在系统中实际执行的逻辑功能的符号来表示。在逻辑图上，各单元之间的连线及单元的输入、输出线通常应标出信号名，以有助于对图的理解和对逻辑系统的维护。
