变频控制柜 可广泛适用于工农业生产及各类建筑恒压供水、空压机、风机水泵、港口机械、机床、锅炉、造纸机械、食品机械多种场合的自动控制。具有节约能源、运行成本降低、提高压力控制精度等特点。

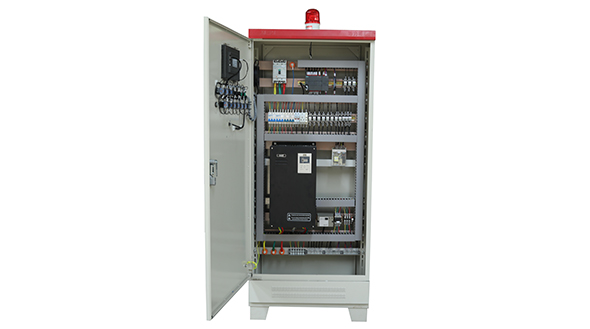

                                                                                                              变频控制柜开门图

1.标准化设计原则

为便于检修故障，且在发生故略时易于快逮修复，同时为考虑经济性和备用方便，应采用零件标准化、部件通用化、设备系列化的产品。

(1)产品的设计应符合相关国际、国家、行业及企业标准及规范。

(2)为减少故障环节，应尽可能简化结构，尽可能采用标准化结构和方式。

(3)尽量采用国家标准和专业标准元器件。

(4)在电路设计中应尽量选用无源器件，将有源器件减少到最小程度。

2.人机工效学原则

人机工效学是包括人体科学、劳动科学、技术科学等多学科，实践性很强的一门科学。主要研究人的本质和能力:研究人机-环境的相互作用着的各个组成部分，包括效率、健康、舒适等在工作和日常生活中如何达到最优化的。

电气控制设备的设计，应当考虑人机工效学全要求方面，主要包括:工位、般人机工效学要求、操纵器的操作方向和最终效应、距离、噪声限值、人体全身振动暴露的评价等。

(1)不可要求操作人员同时做太多的工作。不能希望设备太快地处理信息。必须记住人的 能力是不样的。 应从正确处理人 机环境的合理关系出发， 采用人类易于使用并且差错较少的方式。

(2)电气控制设备的操控器及报警装置的形状、尺寸、颜色、安装位置、操动方向应该符合人机工效学的要求和人的生理特点。

(3)控制器上要标明操作方向。同一个设备上的控制器运动方向必须一致。

(4)设计时要注意不要让手和胳臂妨碍了眼睛的工作。一般来说， 控制和显示的互相位置应该是显示器处于中心，眼睛平视的高度，控制器则在下方或四周。

(5)控制面板上的标记要一看就懂，应按照国际惯例、国家标准和人机工效学的统-标准进行设计。

(6)不同的控制器不但要能用眼睛分辨出来，而且要能用手一-摸就能区别。 不同的操作控制器要能从颜色、大小、形状和位置上区别出来。

(7)凡是按钮操作，要能指示动作效果(如跳动感、听见咔嚓声，或发光显示)。
