什么是电气控制柜？ 电气控制柜 顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

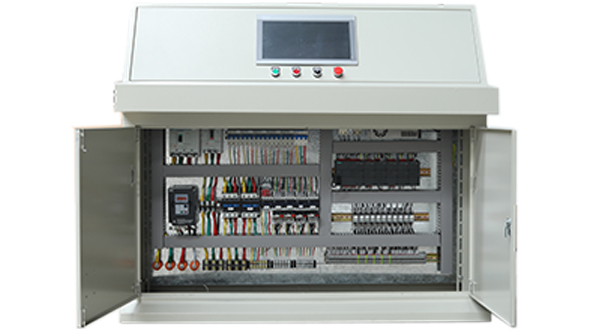

                                                                                                         电气控制柜操作台式

1、半导体器件的故障电流保护

故障电流保护措施包括下列三种类型和它们的合理组合，即:

(1)降低半导体元件的使用容量:

(2)采用限时器件:

(3)采用限流器件。

故障电流保护措施的选择，取决于预期的故障电流类型、为使变流器重新工作而采用的办法、经济效果及保护装置的造价等。

变流器的故障短路有内部短路和外部短路两种。前者由换相故障、直通、失通和击穿等变流器本身的故障所引起，其短路电流般由交流电源供馈，但在某些情况下，如当双变流器在反电势下做逆变运行时，其内部短路电流由交流电网和直流电路同时供馈。此时，其保护措施应做相应考虑。对外部短路采取保护措施时，应区别下列不同情况:

(1)短路阻抗与变流器内部阻抗相比可以忽略不计的短路情况，即完全短路;

(2)短路阻抗大到足以限制故障电流时的情况，即有限的短路:

(3)负载的支路中发生的短路情况(该支路额定直流电流比馈电变压器容量小得多，且具有单独保护器件)，称为支路短路。

设计变流器时，应针对在运行过程中可能发生的短路形式，以及要求变流器恢复正常运行所采用的方法(如有)，选取适当的保护措施，供方应在合同或有关技术文件中按上述概念详细说明所采用的措施是针对哪一种故障电流的。
