什么是电气控制柜？电气控制柜顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

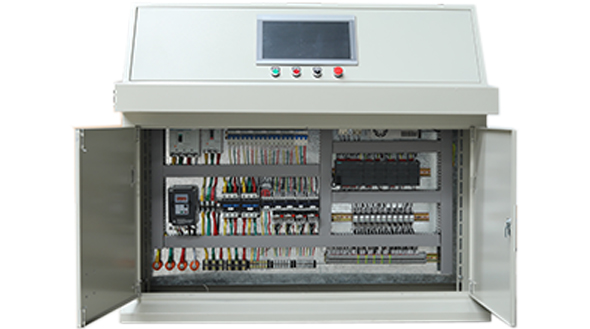

电气控制柜操作台式

1、保护导线的连接点

所有保护导线应按要求进行端子连接。保护导线的连接点不应立有其他的作用，如缚系或连接用具零件。

每个保护导线技点都应有标记成标签，采用符马④或PE字母(图形符号优先，或用黄/绿双色组合，或这些的任一组合进行标记。

2、活动机械

带车载电源的活动机械，电气设备的可导电结构件、保护导线，以及那些机械结构的外部可导电部分，应全部连接到保护联结端子上,以防电。对于也能从外部引入电源的活动机械，其保护联结端子应为外部保护导线的连接点。

注：当电源为设备的固定、活动或可移动物件内自带的，或无外部引入电源时(如当未连接车载电池充电器时),这种设备不必连接到外部保护导线。

3、电气设备对地泄漏电流大于10mA (a.c或d.c)的附加保护联结要求

对地泄漏电流定义为“在无绝缘故障情况下，从装置的带电部分流入地的电流。”这种电流可以有电容成分，包括有意使用电容产生的电流。

大多数的调速电气传动系统，其对地泄漏电流大于3.5mA (a.c)。调速电气传动系统对地泄漏电流的测定，按形式试验规定的触摸电流测量方法要求进行。

当电气设备(如可调速电气传动系统和信息技术设备)的对地泄漏电流大于10mA (a.c或d.c)时，在任一引入电源处的有关保护联结电路应满足下列一项或多项要求。

(1)保护导线全长的截面积大于10mm2 (铜质)或16 mm2 (铝质)。

(2)当保护导线的截面积小于10mm2 (铜质)或16 mm2 (铝质)时，应提供第二保护导 线，其截面积不应小于一保护导线， 两条保护导线的截面积之和不小于10mm2 (铜质)或16 mm2 (铝质)。这可能要求电气设备提供连接第二保护导线的独立接线端子。

(3)在保护导线连续性损失的情况下电源应自动断开。

为防止产生电磁干扰问题，电磁兼容性的有关要求也适用于设双重保护导线的设备。

另外，在PE端子附近，需要时，邻近电气设备铭牌的地方应设警告标志，按要求提供的信息应包括泄漏电流和外部保护导线的截面积。
