什么是电气控制柜？电气控制柜顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

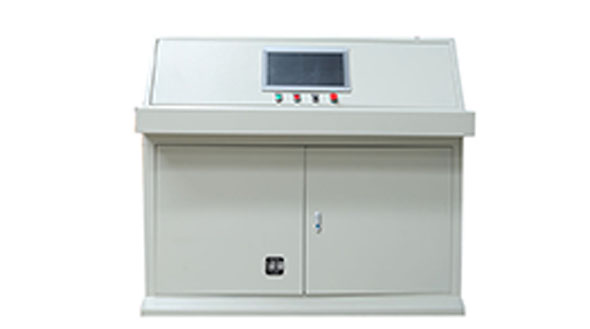

电气控制柜操作台式

1、连接电路

（1）两个元件之间的连接

将鼠标指针指向一个元件的连接点，该连接点处便会出现一个小黑点，按下左键，拖动鼠标拉出一根线，当此线接近另一个元件的车接点并出现小黑点时，放开左键，这两个元件对应的连接点就会连接在一起。

（2）同一个元件两个引脚之间的连接

同一个元件两个引脚之间连接时，需要借助连接器(即黑点，可从元器件库里的基本器件分库中调出)，方法是每个引脚分别向连接器引线。

（3）移动连线

先单击要移动的连线，连线即变成粗线，然后再在单击该连线的同时按住左键不放，当光标变成上下方向或左右方向的箭头时，拖动鼠标就可移动连线。上下方向的箭头可上下移动连线，左右方向的箭头可左右移动连线。

（4）删除连线

单击要移动的连线，连线变成粗线，再用右键菜单中的“Delete”(删除)命令将线删除：或者使光标接近要删除的线和元件引脚的连接处，当出现小黑点时按下左键，然后移动鼠标并松开左键，此时可以看到连线被断开并消失。

（5）检查元件是否与连线相连

移动元件，若连线与元件引脚同时移动，则证明元件与连线可靠连接。

（6）连线规则

所有的连线都必须起始于-个元件的引脚，终止于一条线或另一个元件的引脚或一“个连接器。

（7）接地

任何电路都要“接地”，即使用元器件库中电源分库里的“接地”元件，否则得不到正确的结果。

（8）元件与仪器的连接

仪器与电路测试点的连接办法与两个元件之间的连接方法相同。
