什么是电气控制柜？电气控制柜顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

控制柜接线布局位置和方向的要求：

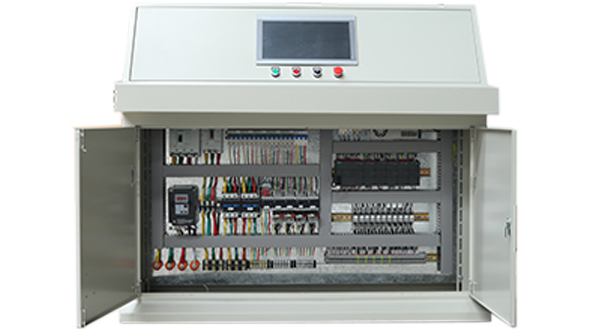

电气控制柜操作台式

1、控制系统的分类

1)机械控制系统

机械控制系统是一-次工业革命的产物。机械控制系统利用杠杆、棘轮、凸轮、齿轮、链轮、链条、齿条、螺母、丝杠等机械零件，以杠杆传动、棘轮传动、凸轮传动、齿轮齿条传动、链轮链条传动、螺母丝杠传动等机械原理来实现目标控制。

机械控制系统属于硬碰硬的控制方式，一种机械控制系统只能控制特定目标，因此工作可靠，但机械磨损将影响其控制精度及控制装置的使用寿命。机械控制装置只能进行近距离控制，无法进行远距离控制：机械控制装置的响应速度比较慢。蒸汽机、内燃机、制钉机等是机械控制系统的典型应用。

2)气、液控制系统

气、液控制系统也称为气、液压控制系统，因为它是利用气体或液体的压力来实现控制功能的。

气、液控制系统具有较大的放大能力，液压机是其典型应用：气、液控制系统可以进行一 定距离的控制，广泛应用于工程机械：气、 液控制由于工作压力高，因此具有爆炸的危险性。

3)电气控制系统

电气控制系统是第二次工业革命的产物。电气控制系统是以电工学、电子学、电路分析理论为基础，利用电气元件和电子元器件所构成的控制系统。

电气控制系统具有可以进行远距高控制、柔性强、质量小、成本低、调整方便等优势，因此目前应用十分广泛。
