变频控制柜 可广泛适用于工农业生产及各类建筑恒压供水、空压机、风机水泵、中央空调、港口机械、机床、锅炉、造纸机械、食品机械多种场合的自动控制。具有节约能源、运行成本降低、提高压力控制精度等特点。

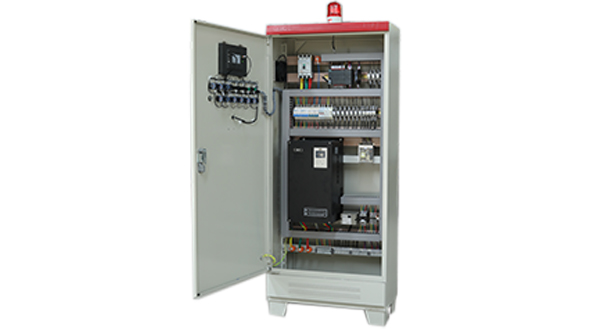

变频控制柜开门图

一、故障情况的控制功能

1.一般要求

电气设备中的故障或干扰会引发色险情况或损坏机械和加工件时，应采取适当措施以减少这些危险出现的可能性。所需的措施及其实现，无论是单独或结合使用，均依赖于有关应用的风险评价等级。

电气控制电路应有适当的安全性能水平，这由机械的风险评价确定。

减少这些危险的措施包括(但不限于):

①机械上采用保护器件(如联锁防护装置、脱扣器件);

②电路的保护联锁;

③采用成熟的电路技术和元件;

④提供部分或完整的冗余技术或相异技术:

⑤提供功能试验。

存储器记忆，如由电池供电保持的场合，应采取措施防止由于电池失效或摘除而引发危险情况。应提供措施(如使用按键、通路编码或工具)防止未经授权或意外修改存储器的内容。

2.失效情况下减低风险的措施

1)采用成熟的电路技术和元件 这些措施包括(但不限于):

①工作器件的控制电路接地:

②用断电的方式停车:

③切断被控制器件的所有通电导线:

④使用强制(或直接)断开操作的开关电器:

⑤电路设计上要减少意外操作引起的故障的可能性。

2)部分或完整采用冗余技术

通过提供部分或完整的冗余技术可能使电路中单一故障引起危险的可能性减至最小。正常操作中的冗余技术可能是有效的(在线冗余),或设计成专用电路，仅在操作功能失效时去接替保护功能(离线冗余)。

在正常工作期间离线冗余技术不起作用的场合，在需要时应采取措施确保这些控制电路可供使用。

3)采用相异技术

采用有不同操作原理或不同类型器件的控制电路，可以减少故障和失效可能引起的危险。例如:

①由联锁防护装置控制的常开和常闭触点的组合;

②电路中不同类型控制电路元件的运用:

③在冗余结构中机电和电子电路的组合。

电和非电(如机械、液压、气压)系统的结合可以执行冗余功能和提供相异技术。

4)功能试验的规定

功能试验可用控制系统自动进行，也可在启动时和按预定间隔手动检查或试验，或以适当方式组合。
