首先提出来个问题：什么叫 PLC控制柜 ？（PLC控制柜，是用PLC来作为主要控制的智能控制系统所组成的接线柜子。）具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散控制系统。能适应各种大小规模的工业自动化控制场合。 它可完成设备自动化和过程自动化控制，实现网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心。

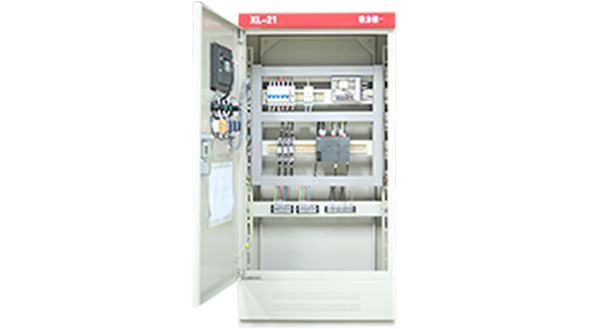

                                                         plc控制柜开门图

1、元器件的标注方法

在图纸上标注元器件最基本的信息，包括元器件位(顺序)号、型号、元器件额定数值等参数。

其中元器件位号般根据元器件种类以不同的英文字符表示，一般以英文首位字母表示:电阻R;电容C;电感L;变压器T;二很 管VD;三很 管VT;继电器RL;集成电路U;接插件CB、CZ。

再根据在机器内分板不同或实现功能不同，可在字母前后加一位固定数值，如1RXX、C2XX等。长度一般控制在4个字符以下，少部分可以用5个字符表示。而元器件值应该包含元件值和必要的额定值。

在一个电气控制设备的全套图纸中，元器件的标注方法一旦确定就必须全部按照该方法执行，在一套图纸中不得有两种以上的参数标注方法。

元器件值和普通说明文字一般使用字体10号字高。标题性字符可自行设定字体和大小。字符的放置应尽可能靠近元件符号，并且注意不和周围字符交叠。
