首先提出来个问题：什么叫 PLC控制柜 ？（PLC控制柜，是用PLC来作为主要控制的智能控制系统所组成的接线柜子。）具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散控制系统。能适应各种大小规模的工业自动化控制场合。 它可完成设备自动化和过程自动化控制，实现网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心。

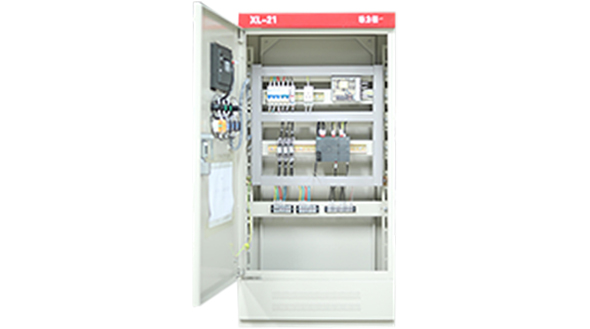

                                                               plc控制柜开门图

一、提高电磁兼容性的措施

1.限制产生电磁干扰的措施

电气设备产生的电磁干扰不应超过其预期使用场合允许的水平。设备对电磁干扰应有足够的抗扰度水平，以保证电气设备在预期使用环境中可以正确运行。

限制产生电磁(即传导和辐射的发射)干扰的措施包括:

(1)电源滤波:

(2)电缆屏蔽:

(3)使射频辐射减至最小的外壳设计:

(4)射频抑制技术。

2.提高设备的抗扰度，抑制传导和射频的措施

提高设备的抗扰度，抑制传导和射频的措施包括以下几个。

(1)功能联结，其应考虑如下要求:

①敏感电路连接到底板的端子上，这种连接端子应使用的图形符号标记为小;

②应使用尽可能短的低阻抗射频导线连接到底板接地。

(2)为将共模干扰减至最小，将敏感电气设备或电路直接连接到PE电路或功能接地(FE)(见图2.2.2)导体上。这种连接端子应使用图形符号南标记。

(3)将敏感电路与干扰源分离。

(4)使射频发射减至最小的外壳设计。

(5) EMC布线规范。

①采用双绞线以降低差模干扰的影响;

②敏感电路的导线与发射干扰的导线保持足够的距离;

③电缆交叉走线时，采用尽可能接近90°的电缆定向走线:

④电缆尽可能接近接地平板走线;

⑤对于低射频阻抗端子采用静电屏蔽和或电磁屏蔽。
