首先提出来个问题：什么叫 PLC控制柜 ？（PLC控制柜，是用PLC来作为主要控制的智能控制系统所组成的接线柜子。）具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散控制系统。能适应各种大小规模的工业自动化控制场合。 它可完成设备自动化和过程自动化控制，实现网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心。

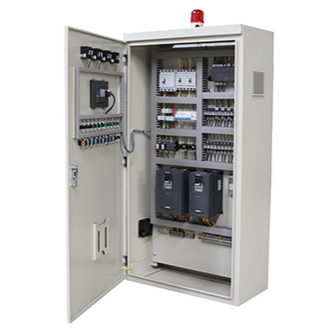

                                                              plc控制柜开门图

(1)重要的控制或信号线需标明流向及用文字标明功能。

(2) CPU为整机的控制中心，接口线最多，故CPU周边需多留些空间进行 布线及相关标注，而不致显得过分拥挤。

(3)对于CPU的设置二极管(如AREAI/AREA2, CL.OCKI/CLOCK2等)，需在旁边做一表格进行对应设置的说明。

(4)去耦电容。电源输入端、数字电路、集成电路的电源和地线之间均应设置合适容量的去耦电容。去耦电容应尽可能采用高频特性较好的瓷片电容或多层陶瓷电容。

(5)为了减少干扰，必要时应对继电器动作电路和通过大电流的继电器接点设置阻尼电路。

(6)数字集成电路的无用端不能悬空。

(7)运放电路的闲置正输入端要接地，闲置的负输入端与输出端连接。

(8)地线设置要求:信号频率小于时采用单点接地法:信号频率大于10MHz时采用就近接地的多点接地法。

(9)数字地与模拟地分开设置，但允许用磁环电感形成一个连接点。

(10)保证系统各模块资源不能冲突，如同一总线上的设备地址不能相同等。

(11)在不影响电路指标的前提下，能用低速芯片的就不用高速芯片。

(12)使用串联电阻的方法，降低控制电路中信号上升沿和下降沿的跳变速率。

(13)系统时钟频率尽可能低。

(14)高频区的退耦电容要选低ESR的电解电容或但电容。

(15)退耦电容容值确定时在满足纹波要求的条件下选择更小容值的电容，以提高其谱振频率点。

(16)各芯片的电源都要加退耦电容，同一芯片中各模块的电源要分别加退精电容:如果为高频，则须在靠电源端加磁珠/电感。

(17)在高频信号输出匹配无法准确仿真的情况下，可在其输出端串联一非线绕电阻，
