变频控制柜 可广泛适用于工农业生产及各类建筑恒压供水、空压机、风机水泵、中央空调、港口机械、机床、锅炉、造纸机械、食品机械多种场合的自动控制。具有节约能源、运行成本降低、提高压力控制精度等特点

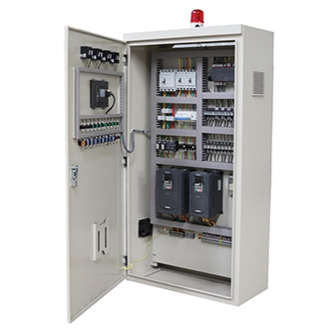

                                                               变频控制柜开门图

1、过载保护

过载保护是过流保护的一一种，也属于电流型保护。过载是指电动机的运行电流大于其额定电流，但超过额定电流的倍数更小些，通常在1.5倍额定电流以内。引起电动机过载的原因很多，如负载的突然增加、缺相运行及电网电压降低等。若电动机长期过载运行，其绕组的温升将超过允许值而使绝缘老化、损坏。异步电动机过载保护应采用热继电器或电动机保护器作为保护元件。热继电器具有与电动机相似的反时限特性，但由于热惯性的关系，热继电器不会受短路电流的冲击而瞬时动作。当有6倍以上额定电流通过热继电器时，需经5s才动作，这样，在热继电器动作前就可能使热继电器的发热元件先烧坏，所以，在使用热继电器作过载保护时，还必须与熔断器或低压断路器配合使用。由于过载保护特性与过电流保护不同，故不能采用过电流保护方法来进行过载保护，因为引起过载保护的原因往往是一种暂时因素，如负载的临时增加而引起过载，过一段时间又转入正常工作，对电动机来说，只要在过载时间内绕组不超过允许温升就是允许的。如果采用过电流保护，势必影响生产机械的正常工作，生产效率及产品质量会受到影响。过载保护要求保护电器具有与电动机反时限特性相吻合的特性，即根据电流过载倍数的不同，其动作时间是不同的，它随着电流的增大而减小。

是交流电动机常用保护类型示意图，具体选用时应有取舍。

采用低压断路器作为短路保护，热继电器用作过载保护。当线路发生短路故障时，低压断路器动作，切断故障:当线路发生过载故障时，热继电器动作，事故处理完毕，热继电器可以自动复位或手动复位，使线路重新工作。当低压断路器的保护范围不能满足要求时，应采用熔断器作为短路主保护，而使低压断路器作为短路保护的后备保护。

电压继电器用于低电压保护，过电流继电器用作电动机工作时的过电流保护。当电动机工作过程中由某种原因而引起过电流时，过电流继电器动作，其动断触点断开，电动机便停止工作，起到保护作用。当用过电流继电器保护电动机时，其线圈的动作电流可按下式计算：

电流继电器的动作电流I= 1.2x电动机的启动电流

应当指出，过电流继电器不同于熔断器和低压断路器，它是一个测量元件，低压断路器把测量元件和执行元件装在起，熔断器的熔体本身就是测量和执行元件。过电流保护要通过执行元件接触器来完成，因此，为了能切断过电流，接触器触点容量应加大，但不能可靠地切断短路电流。为避免启动电流的影响，通常将时间继电器与过电流继电器配合，启动时，时间继电器的动断触点闭合，动合触点尚未闭台时，过电流继电器的线圈不接入电路，尽管电动机的启动电流很大，过电流继电器也不起作用。启动结束后，时间继电器延时结束，动断触点断开，动合触点闭合，过电流继电器线圈得电，开始起保护作用。工作过程中，由于某些原因而引起过电流时，过电流继电器动作，其动断触点断开，电动机便停止工作，起到保护作用。
