首先提一个问题：什么是电气控制柜？ 电气控制柜 顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

控制柜接线布局位置和方向的要求：

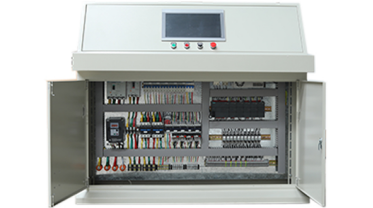

                                                                       电气控制柜操作台式

1、控制方案应大限度地满足控制过程要求

根据被控制设备控制过程要求，电气控制线路可以具有自动循环、半自动循环、手动调整、紧急快退、保护性连锁、信号指示和故障诊断等功能，以大限度地满足设备使用、维护和修理要求。

在自动控制设备中，根据控制要求和联锁条件的复杂程度不同，可采用分散控制或集中控制的方案。但是各台单机的控制方案和基本控制环节应尽量一致，以便简化设计和制造过程。在控制方案中还应考虑工序变更、系统的检测、各个运动之间的联锁、照明及人机关系等。

2、控制设备电源的可靠性

简单的控制设备可直接用电网电源，元件较多、电路较复杂的控制装置，控制电路可将电网电压隔离降压，以降低故障率。对于自动化程度较高的生产设备，可采用直流电源，这有助于节省安装空间，便于同无触点元件连接，元件动作平稳，操作维修也比较安全。对于有较高可靠性要求的控制电路，必须配备不间断电源，不间断电源的容量应能保证电气控制设备与被控制设备的安全，使其能从容地处理必需的安全处理工作。

对于使用继电器、PLC及微型计算机就可以实现的控制目标，一般按照下面的原则进行选定。

控制逻辑简单、控制过程基本固定的设备，采用继电器接触器控制方式比较合理。虽然这种控制系统接线“固定”，但它能控制的功率大、简单、价廉、可靠性好，目前使用很广。对于控制过程中需要进行模拟量处理及数学运算的、输入/输出信号多、控制要求复杂，经常改变控制程序或控制逻辑复杂的，控制系统要求体积小、动作频率高、响应时间快的，视情况采用可编程控制器、数控及微机控制方案较为合理。
