首先提出来个问题：什么叫 PLC控制柜 ？（PLC控制柜，是用PLC来作为主要控制的智能控制系统所组成的接线柜子。）具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散控制系统。能适应各种大小规模的工业自动化控制场合。 它可完成设备自动化和过程自动化控制，实现网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心。

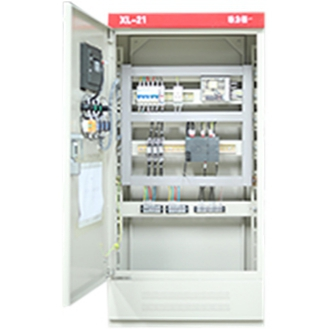

                                                                plc控制柜开门图

一、电气原理图的设计方法

现代工业生产和生活中，所用的机电设备品种(类)繁多，其电气控制设备类型也千变万化，但电气控制系统的设计规则和方法是有一定规律可循的，这些规则、方法和规律是人们通过长期的实践而总结和发展的。作为电气工程技术人员，必须掌握这些基本原则、规则和方法，并通过工作实践取得较丰富的实践经验后才能做出满意的工程设计。

电气原理图的设计方法主要有经验设计法和逻辑设计法两种，分别介绍如下。

二、经验设计法

1、概述

经验设计法又称为分析综合设计法，是根据生产工艺的要求选择适当的基本控制环节(单元电路)或将比较成熟的电路按其联锁条件组合起来，并经补充和修改:将其综合成满足控制要求的完整电路。当没有现成的典型环节时，可根据控制要求边分析边设计。经验设计法只适合不太复杂的控制线路设计。

经验设计法通常要求设计人员必须具备定的阅读、分析电(控制线路的经验和能力，积累多种典型电气控制线路的设计资料，熟练掌握各种典型电(控制线路的基本环节、基本电路和控制方法，同时具有丰富的设计经验。同时还必须深入了解生产，熟悉现场，掌握控制过程，了解控制对象的性能特点。经验设计法的特点是无固定的设计程序和设计模式，灵活性很大，但相对来说设计方法简单。

用经验设计方法初步设计出来的控制线路并不是**的，可能有很多种，需要加以比较分析并反复地修改简化，甚至要通过实验加以验证，才能使控制线路符合设计要求。

经验设计法的优点是设计方法简单，无固定的设计程序，它是在熟练掌握各种电气控制电路的基本环节和具备一定的阅读分析电气控制电路能力的基础上进行的，容易被初学者所掌握，对于具备一定工作经验的电气技术人员来说，能较快地完成设计任务，因此在电气设计中被普遍采用。其缺点是设计出的方案不一定是方案，当经验不足或考虑不周全时会影响电路工作的可靠性。为此，应反复审核电路工作情况，有条件时还应进行模拟试验，发现问题并及时修改，直到电路动作准确无误，满足生产工艺要求为止。
