什么是控制柜？

控制柜是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，其布置应满足电力系统正常运行的要求，便于检修，不危及人身及周围设备的安全。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。常用于各发、配、变电所中。

对于控制柜单台设备调试原则，我们列出以下的步骤：

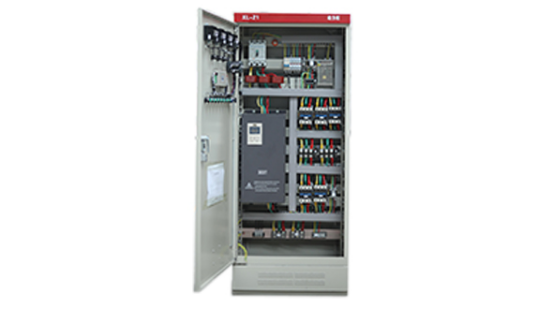

控制柜开门图

由于唯有设备成站构机元的不同，共电气控制线路的工作任务各不相同，所以调该过程制顺序不一定相同，但主要顺序基本是一致的。

（1）先查线(检测),后操作(加电):通电前先检查线路。

（2）先保护，后操作:先做保护部分整定，后调试操作部分。

（3）先单元(局部)，后整体(总体):先调试单元部分，后调试整体部分。

（4）先外围，后核心:先训试控制回路(外围)，再调试主回路(核心)。

（5）先静态，后动态:先调试静态工作点，后调试动态响应。

（6）先模拟，后真实:先带电阻性模拟负载试验，后带真实负载试验。

（7）先开环，后闭环:系统调试时先做开环调试，后做闭环调试。

（8）先内环，后外环:双闭环系统调试时先做内环调试，后做外环调试。

（9）先低压，后高压:整个系统投入时，先送低压电调试，然后再投入高压电调试。

（10）先空载，后带载:试运行时应先空载，然后带轻负载。

（11）先轻载，后重载:试运行时可以先带轻负载，后带重负载、过负载。

（12）先手动，后自动:试运行时先做手动操作试验，满意后再投入自动系统试验。

（13）先正常，后事故:试运行时先按正常情况下操作，然后按各种事故状态试验，以考核整个系统工作可靠性。

某些情况在经过认真准备后，也可以不按上述先后顺序进行调试。例如，可以不经过模拟试验而直接带真实负载，不过，应当谨慎而行。
