变频控制柜可广泛适用于工农业生产及各类建筑的给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的自动控制。质量优良，外形美观耐用，安装操作方便，是各类水泵可靠的伴侣。

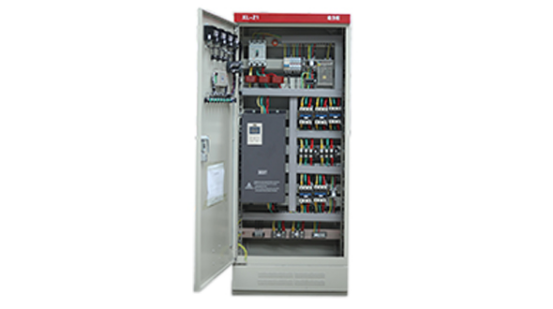

变频控制柜开门图

变频控制柜中的变频器为了保护逆变电路免遭过电流损坏，在三相输出相线上安装了3个电流检测器，作为电流取样。检测器有的用取样电阻，有的用霍尔检测器。霍尔检测器有间接检测，形同电流互感器（有的资料中就称电流互感器），相线从霍尔检测器铁芯（铁氧体）的孔中穿过，铁心的开口中安装霍尔芯片，霍尔芯片在四面引出4条引线，两条通入恒定直流电流，两条作为信号输出。当相线中有电流时，在磁路中产生磁通，磁通穿过霍尔芯片，使霍尔芯片中的电流发生偏转（洛伦兹力作用），偏转的电流在霍尔芯片的两个侧面形成电荷堆积，产生电场。该电场的大小和相线电流成正比，将该电场用导线引出，作为相线电流的检测输出信号。

通过霍尔检测器检测出的输出信号。

通过霍尔检测器检测出的输出信号，经过取样信号处理电路处理，传到变频器的CPU，CPU将检测到的电流取样信号和标准电流信号进行比较，做出保护判断。该检测信号一般有4个方面的用途：

过电流保护：电流超过了变频器的过电流值，变频器报警、跳闸；

过载保护：电流超过了变频器的过载值，先报警，延迟一定时间后跳闸；

接地保护：变频器出现了接地电流，当达到一定值，报接地跳闸；

限流保护：变频器达到了设定的限流值，控制变频器的频率不再上升，将电流控制在设定的范围内。

根据以上分析，变频控制柜中的变频器出现过电流、过载、接地、限流等报警，都是该检测电路检测三相输出电流的结果。
