变频控制柜可广泛适用于工农业生产及各类建筑恒压供水、空压机、风机水泵、中央空调、港口机械、机床、锅炉、造纸机械、食品机械多种场合的自动控制。具有节约能源、运行成本降低、提高压力控制精度等特点。

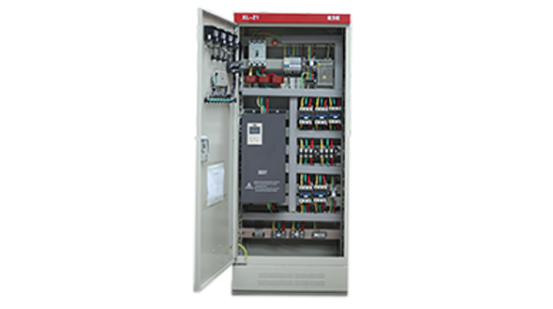

变频控制柜开门图

案例：1电动机短路引起变频器过电流跳闸

故障现象：

一金属加工企业变频器改造项目，用一台75KW变频器拖动一台75KW电动机。变频器起动过程中跳“OC”，不能工作。

故障分析：因为变频器一向没有起动过电流现象，又是空载起动，不像是变频器起动负载重过电流。怀疑电动机有问题。

故障处理：将电动机接线断开，重新起动，变频器工作正常。测量电动机绕组电阻，没有短路现象。后将电动机又接回变频器，仍然跳“OC”。

将电动机分解，发现电动机绕组有短路烧痕，判断为电动机匝间短路。因为电动机为工作多年的老电动机，绝缘程度太大下降，变频器的输出波形又为PWM波，造成电动机匝间局部短路。重新换一台电动机，故障排除。

总结：因为测量电动机绕组用的万用表，万用表一是内部的供电电压只有1.5V，太低，二是电阻的最小分辨率为1Ω，而该电动机的正常绕组电阻小于1Ω，所以用万用表是测不出来的。一般检查电动机的直流电阻要用交流电桥。

在设备改造时，要注意老电动机的绝缘性能是否下降，如不能适应变频器的要求，就要选用变频器专用电动机或新的电动机。
