什么是电气控制柜？电气控制柜顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

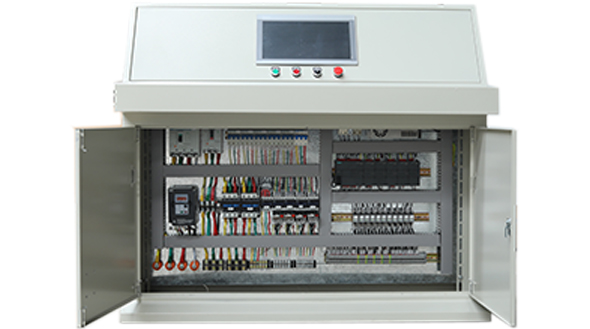

电气控制柜操作台式

1.低压断路器的主要特性

(1)额定很 限短路分断能力1.低压断路 器的分断能力指标有额定很 限短路分断能力1.和额定运行短路分断能力1。1.是一种分断指标，即分断几次短路故障后，还能保证其正常工作。低压断路器应有足够的1.能够分断短路电流使开关跳闸。目前，大多数断路器的1.在(50% ~75% )之间。

(2)限流分断能力限流 分断能力是低压断路器短路跳闸时限制故障电流的能力。断路器发生短路时，触头打开产生电弧，相当于在线路中串人1个迅速增加的电弧电阻，从而限制了故障电流的增加。低压断路器断开时间越短，I。就越接近la,限流效果就越好，从而可大幅降低短路电流引起的电磁效应、电动效应和热效应对断路器和用电设备的不良影响，延长断路器的使用寿命。

(3)短路保护短路保护就是短路瞬时脱扣跳闸。

(4)过载延时保护过载延时保护是负载电流超过设备的限定范围时，保护装置能在一定时间内切断电源。过载有个热量积累的过程，对于短时过电流，保护不应该动作。

(5)隔离功能隔离功能是指低压断路器断开后的泄漏电流不致对人身和设备产生危害。多次短路跳闸后，开关性能下降，泄漏电流会增大。对人体而言，30mA以下为漏电电流：而超过300mA，泄漏电流并持续2h以上，就可能使绝缘损坏，发生相地短路而引发火灾。

(6)标准与认证低压断路 器应符合标准和相对应的中国国家标准。质量体系认证有ISO国际质量体系认证、船级社IS0质量体系认证。船级社认证对电器产品的可靠性、防潮、抗振动等有很 其严格的要求，只有通过该认证的产品才可以船用。认证是按区域划分的，有美国UL认证、长城CCEE认证、欧洲联盟CE认证。凡是在中国境内销售的产品必须通过长城认证。
