首先提出来个问题：什么叫 PLC控制柜 ？（PLC控制柜，是用PLC来作为主要控制的智能控制系统所组成的接线柜子。）具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散控制系统。能适应各种大小规模的工业自动化控制场合。 它可完成设备自动化和过程自动化控制，实现网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心。

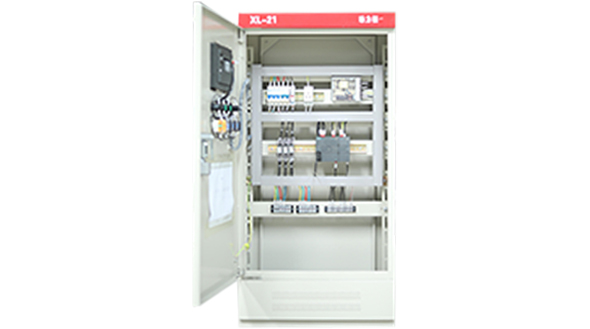

                                                                                                plc控制柜开门图

1.指示灯和按钮用色的统一规定

指示灯和按钮常用的有红色、绿色、黄色、蓝色等。红色表示禁止、停止和危险的意思。凡是禁止、停止和有危险的器件、设备或环境，应以红色标记。如停止按钮和停车、仪表刻度盘上的很 限位置刻度等。绿色表示通行、提供信息的意思。凡是在可以通行或情况下，应涂以绿色标记，如起动按钮、信号指示等。黄色表示注意、警告的意思。凡是警告人们注意的器件、设备或环境，应涂以黄色标记。如警示按钮志、警告信号等。蓝色表示须遵守的意思，如命令标志。

指示灯和按钮选色原则依指示灯被接通(发光、闪光)后所反映的信息来选色或按钮被操作(按压)后所引起的功能来选色。指示灯的作用是指示某个指令、某种状态、某些条件或某类演变、正在执行或已被执行，从而引起操作者的注意，或指示操作者应做的某种操作。指示灯的闪光信息则指示操作者进一步引起注意或须立即采取行动等。红色按钮用于“停止”、“断电”:绿色按钮优先用于“起动”或“通电”，但也允许选用黑、白或灰色按钮:一钮双用的“起动”与“停止”或“通电”与“断电”，交替按压后改变功能的，既不能用红色按钮，亦不能用绿色按钮。而用黑、白或灰色按钮:按压时运动，抬起时停止运动(如点动、微动)，应用黑、白、灰或绿色按钮，好是黑色按钮，而不能用红色按钮:用于单一复位功能的，用蓝、黑、白或灰色按钮:同时有“复位”、“停止”与“断电”功能的，用红色按钮。灯光按钮不得用作事故按钮。
