什么是电气控制柜？ 电气控制柜 顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

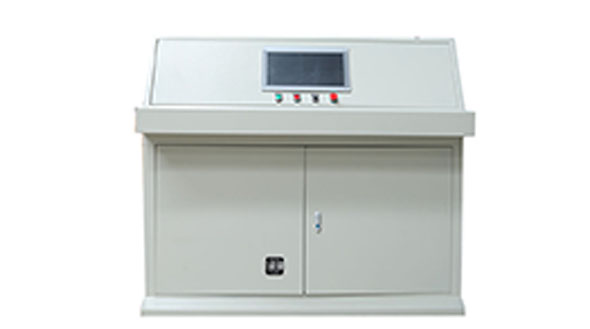

                                                                                                 电气控制柜操作台式

1.以下情况不要求进行短路耐受强度验证

(1)额定短时耐受电流或额定限制短路电流不超过1OKA的成套设备。

(2)采用限流器件保护的成套设备，该器件在大允许预期短路电流(在成套设备的进线电路端)时的藏断电流不超过17kA。

(3)与变压器相连接的成套设备中的电路，该变压器二次额定电压不小于10时其频定容展不超过10kV*A或二次额定电压小子1I10V时，其额定容最不超过16kv*A.而且其短路阻抗不小于4%。

(4)设备的所有部件(母排、母线支架、 母排接头、进线和出线单元、开关器件等)已经过适合成套设备工作条件的型式试验。

开关器件为例，具有额定限制短路电流的开关装置或具有短路保护器件的电动机启动类装置。

2.必需经过短路耐受强度验证的控制设备的电路

除以上提到的电路以外的所有电路。

3.对于通过部分型式试验的控制设备应按下述要求之一验证其短路耐受强度

(1)根据短路耐受强度试验程序进行试验。

(2)根据来自类似的通过型式试验安排的外推法。

注l:从通过型式试验安排进行外推的实例。

注2:注意比较导体强度、带电部件与裸露导电部件之间的距离，支撑框架之间的距离，支撑框架的高度和强度以及安装结构的支撑框架的类型和强度。
