什么是电气控制柜？电气控制柜顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

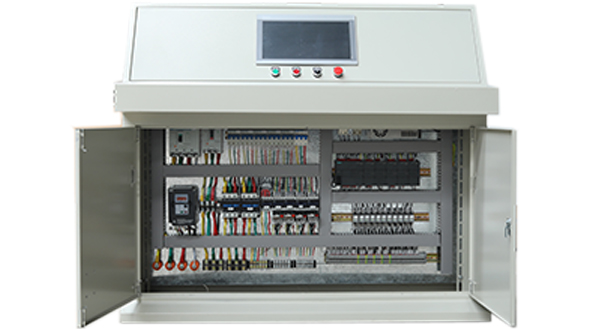

电气控制柜操作台式

1、一般检查

(1)设备中的元件、器件安装接线应牢固、端正、正确，应符合图样及相应的标准要求。根据系统配置的要求，检查元器件以及通信器件符合所选现场总线协议或其他数字通信协议的要求。器件安装，柜体内布线等符合工艺要求。

(2)设备的铭牌及标志应正确、清晰、齐全，且易于识别，安装位置正确。

(3)操作器件应装在易于操作的位置，安装高度不应高于2m.

(4)设备的尺寸、形状、结构及焊接应符合图样的要求。

(5)柜(台)体及面板表面应平整无凹凸现象，漆层厚度及油漆颜色应均匀。在距离设备1m处观察不应有明显的色差和反光，漆层整洁美观，不应有起泡、裂纹和流痕现象。柜体材料和漆层应是非易燃的或自熄的。

(6)母排、导线的规格、尺寸、颜色、相序布置、连接等应符合要求。

①装置中的控制电路导线截面，应按规定的载流量选择，并考虑到机械强度的需要。

②设备外部接线必须通过接线座，但电流在63A以上的电路，允许外部电缆直接连接到元器件上。

③在经常移动的地方(如跨越柜门的连接线)应用软导线，并且要有足够的长度裕量，以免急剧弯曲或过度张力损坏导线。

④电源线及高电平电路导线，应与低电平(测量、信号、脉冲等)电路导线分束走线，并应有一定的间隔，必要时应采取隔离或屏蔽措施。

⑤设备主电路相序排列，以设备的正视方向为准，应符标准的规定，对于无法区分相序和很 性的电路可不规定。

⑥螺钉及导线连接应紧固，尤其是保护电路应采取有效的措施(如螺栓、接地垫圈等)以保证接触良好。母排搭接处应自动自然吻合，不应有应力。
