什么是电气控制柜？ 电气控制柜 顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

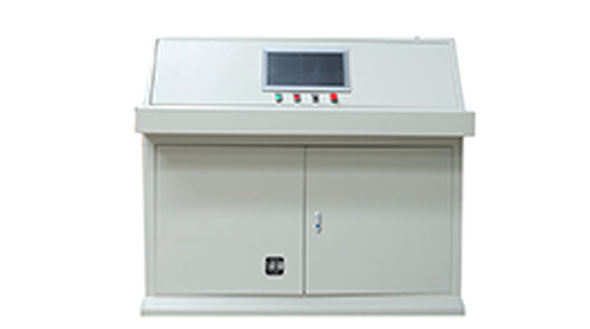

                                                                                               电气控制柜操作台式

1、接触器的线圈电压

对于吸引线圈的电压等级和电流种类，应考虑控制电源的要求。

一般应低-些为好，这样对接触器的绝缘要求可以降低，使用时也较安全。但为了电路设计简单、降低成本，常按实际电网电压选取。

按标准规定，交流接触器工作电压在85%~ 1 10%线圈额定电压时应能可靠地吸合。要考虑接在接触器控制回路的线路长度，如果线路过长，由于电压降太大，接触器线圈对合闸指令有 可能不起反应;由于线路电容太大，可能对跳闸指令不起反应。一般推 荐的操作电压是接触器 要能够在85%~ 110%的额定电压下工作的电压。

高压线路发生瞬间接地、低压电路中大电动机启动等引起电源电压瞬时下降时，线圈电压瞬时下降到吸上电压以下(低于85%额定电压)，则在电压恢复过程中线圈将得到一一个逐步升高的电压，这时只要电磁吸力超过初始位置的反力，铁芯就开始移动，当主触点开始接触时反力突然开始加大，而此时的电磁力还不够大，使接触器不能可靠吸合而发生触点颤动(主触点按二倍电网频率连续接通分断)现象，不断出现的电弧使触点发热而呈熔断状态，最后可能导致触点磨损熔焊、线圈烧毁等故障。
