什么是电气控制柜？ 电气控制柜 顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

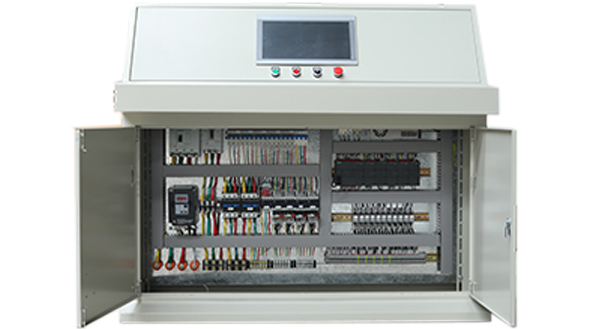

                                                                                                电气控制柜操作台式

1.短路通断能力和短时耐受能力校验

按照邮路上的短路冲击电流(短路电流大翼时值)来校验断路器的制定短路接通胞力(大电流预期邮值)。即新路器的裂定短路接通能力应大于线路上的短路冲击电流。

低压断路器的额定短路分断能力和额定短路接通能力应不低于其安装位置上的预期短路电流。当动作时间大于0.02s时，可不考虑短路电流的非周期分量，即把短路电流周期分量有效值作为大短路电流:当动作时间小于0.02s时，应考虑非周期分量，即把短路电流一周期内的全电流作为大短路电流。如果校验结果说明断路器通断能力不够，应采取如下措施。

(1)在断路器的电源侧增设其他保护电器(如熔断器)作为后备保护。

(2)采用限流型断路器，可按制造厂提供的允通电流特性或限流系数(实际分断电流峰值和预期短路电流峰值之比)选择相应的产品。

(3)可改选较大容量的断路器。

各种短路保护断路器必须能在闭合位置上承载未受限制的短路电流瞬态值，还须能在规定的延时范围内承载短路电流。这种短时承载的短路电流值应不超过断路器的额定短时耐受能力，否则也应采取措施或改变断路器规格。断路器产品样本中一般都给出产品的额定峰值耐受电流
