什么是电气控制柜？ 电气控制柜 顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

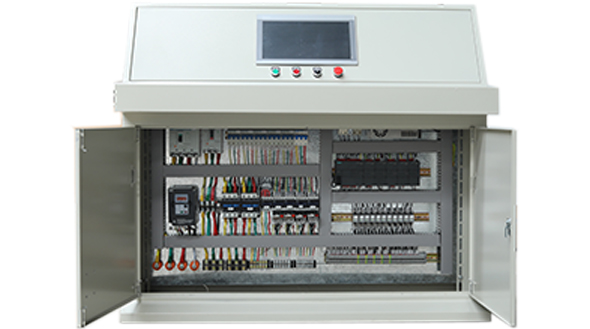

                                                         电气控制柜操作台式

1、电气设备的保护

电气控制设备的保护措施应考虑以下情况:

(1)由于短路而引起的过电流;

(2)过载或电动机冷却功能损失;

(3)异常温度;

(4)失压或欠电压;

(5)机械或机械部件超速;

(6)接地故障/残余电流;

(7)相序错误;

(8)闪电和开关浪涌引起的过电压。

2、过电流保护

1)概述

控制电路中的电流如果会超过元件的额定值或导线的载流能力，则应按下面的叙述配置过电流保护。使用的额定值或整定值应符合要求。
