首先提出来个问题：什么叫 PLC控制柜 ？（PLC控制柜，是用PLC来作为主要控制的智能控制系统所组成的接线柜子。）具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散控制系统。能适应各种大小规模的工业自动化控制场合。 它可完成设备自动化和过程自动化控制，实现网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心。

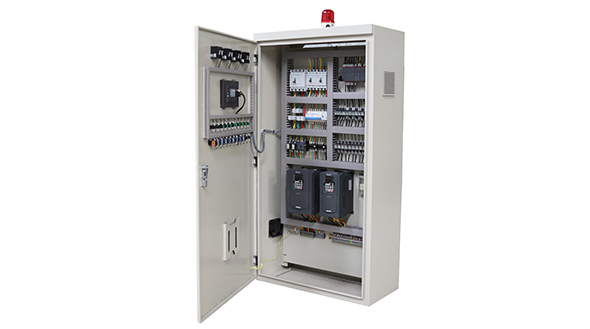

         plc控制柜开门图

一、短路保护与短路耐受强度

对于设计为耐短路的设备，在其额定运行时输出端发生的短路，均不应对设备及其部件产生不可接受的热和任何损害。短路消除以后，应不用更换任何元件或采取任何措施(如开关操作)，设备便能重新运行。

1.总则

控制设备必须能够耐受不超过额定值的短路电流所产生的热应力和电动应力。

可以采用保护器件使设备获得短路耐受能力。必要时，应能发出相应的报警及联动信号。用限流装置(如电抗器、限流熔断器或限流开关)可以减少短路电产生的应力。

可以用某些元器件，如断路器、熔断器或两者的组合保护控制设备，上述元器件可以安装在控制设备的内部或外部。对用于系统的控制设备，短路保护电器在线电压下的每个单相上宜有足够的分断能力，以排除二次接地故障。

用户订购控制设备时，应指出安装地点的短路条件。

在控制设备内部产生电弧的情况下，虽然首要的任务是利用适当的设计来避免这类电弧或限制电弧的持续时间，但仍希望提供尽可能高的人身防护等级。

对于PTTA,建议采用形式试验的方案，如母线的布置方案。在特殊情况下，如果采用形式 试验的方案是不可能的，则应利用类似形式试验方案的外推法来验证这些部件的短路耐受强度。
