首先提出来个问题：什么叫 PLC控制柜 ？（PLC控制柜，是用PLC来作为主要控制的智能控制系统所组成的接线柜子。）具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散控制系统。能适应各种大小规模的工业自动化控制场合。 它可完成设备自动化和过程自动化控制，实现网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心。

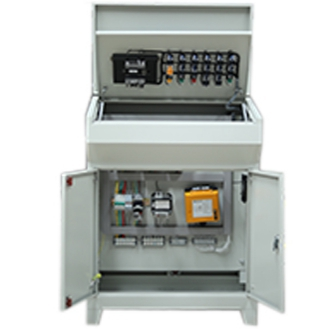

                                                                   plc控制柜开门图

1.适用于隔离的电器的附加结构要求

适用于隔离的电器在断开位置时必须具有符合隔离功能安全要求的隔离距离，并应提供一种或几种方法显示主触点的位置:

(1)用操动器的位置；

(2)独立的机械式指示器；

(3)动触点可视。

电器提供的每种指示方式的有效性和机械强度应根据规定进行验证。

当制造厂规定或提供在断开位置锁定电器的方式时，在断开位置的锁定只在主触点处于断开位置时是可能的，这一结构方式应根据规定进行验证。

电器应设计成操动器、前面板或盖板的安装能确保正确指示触点位置和锁定的方式(如提供)。

用于特殊用途也允许在闭合位置上锁扣。如果辅助触点用于联锁用途，制造厂应提供辅助触点和主触点的动作时间。更详细的要求可在有关产品标准中规定。

2.对与接触器或断路器具有电气联锁要求的适用于隔离的电器的补充要求

如果适用于隔离的电器，具有用于与接触器或断路器电气联锁的辅助触点，且该电器用于电动机电路，本部分规定如下要求(除电器及控制设备用于AC-23使用类别以外)。

(1)根据制造厂要求，适用于隔离的电器的辅助触点应满足技术标准的要求。

(2)适用于隔离的电器辅助触点的断开与其主触点的断开之间应有足够的时间间隔，以确保与其联锁的接触器或断路器在适用于隔离的电器的主触点断开之前分断电流。

(3)除非制造厂的技术文件另有规定，当适用于隔离的电器根据制造厂的说明书操作时，其主触点断开与辅助触点断开的时间间隔不应小于20ms。

(4)适用于隔离的电器应根据制造厂说明书在无载条件下验证其辅助触点断开瞬间与主触点断开瞬间的时间间隔。

(5)在闭合操作过程中，适用于隔离的电器的辅助触点应在其主触点闭合后闭合或同时闭合。也可用一个中间位置(适用于隔离的电器的接通和断开状态之间)来提供一个适当的断开时间间隔。在此位置，联锁用辅助触点断开而其主触点保持闭合。
