首先提出来个问题：什么叫 PLC控制柜 ？（PLC控制柜，是用PLC来作为主要控制的智能控制系统所组成的接线柜子。）具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散控制系统。能适应各种大小规模的工业自动化控制场合。 它可完成设备自动化和过程自动化控制，实现网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心。

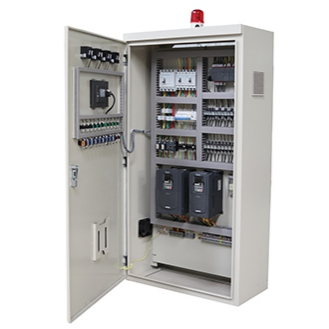

                                                                        plc控制柜开门图

越是简单的电路使用的元器件越少，出现故障的概率越低，可靠性越高。因此，在满足控制要求的前提下，设计方案应力求简单、经济。在电气控制系统设计时，为满足同一一控制要求，往往要设计几个方案，应选择简单、经济、可靠和通用性强的方案，不要官目追求自动化程度和高指标。

1、尽量缩短连接导线的长度并减少导线数量

设计控制电路时，应考虑各电气元件的安装位置，尽可能地减少连接导线的数量，缩短连接导线的长度。

设计控制线路时，应考虑各个元件之间的实际接线。特别要注意控制柜、操作台和按钮、限位开关等元件之间的连接线，如按钮一般均安装在控制柜或操作台上,而接触器安装在控制柜内，这就需要经控制柜端子排与按钮连接，所以-般都先将启动按钮和停止按钮的一端直接连接，另-端再与控制柜端子排连接，这样就可以减少一条引出线。

2、选择电气元件尽量减少品种、规格和数量

尽量减少电气元件的品种、规格与数量。同一用途尽可能选用相同型号的，将电气元件数量减少到最低限度。在电气元件选用中，尽可能选用性能优良、价格便宜的新型器件，电气控制系统的先进性总是与电气元件的不断发展、更新紧密联系在一起的，因此，设计人员必须密切关注电机、电器技术、电子技术的新发展，不断收集新产品资料，以便及时应用于控制系统设计中，使控制线路在技术指标、稳定性、可靠性等方面得到进一步的提高。

3、尽可能减少通电电器的数量

使设计的电气控制系统在正常工作中尽可能减少通电电器的数量，以利节能，延长电气元件寿命及减少故障。

4、妥善处理机械与电气的关系

机械或设备与电气控制已经紧密结合并融为体，传动系统为了获得较大的调速比，可以采用机电结合的方法实现，但要从制造成本、技术要求和使用方便等具体条件去协调平衡
