首先提出来个问题：什么叫 PLC控制柜 ？（PLC控制柜，是用PLC来作为主要控制的智能控制系统所组成的接线柜子。）具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散控制系统。能适应各种大小规模的工业自动化控制场合。 它可完成设备自动化和过程自动化控制，实现网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心。

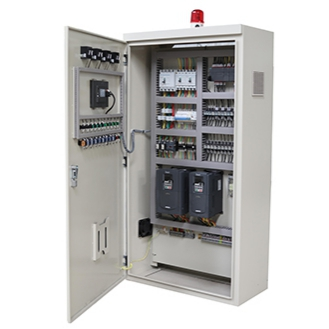

                                                              plc控制柜开门图

1、开关器件及元件动作条件

1.动作条件的一般要求

电器的操作应按制造厂的说明书或有关产品标准的要求进行，尤其是人力操作电器，其接通和分断能力可能与操作者的操作技巧熟练程度有关。

2.动力操作电器的动作范围

除非产品标准另有规定，电磁操作和电控气动操作的电器在周围空气温度为5°C~ +40C范围内、在控制电源电压为额定值的85%~110%范围内均应可靠吸合。此很 限范围适用于交流或直流。

除非另有规定，气动和电控气动电器在施加气压范围为额定气压的85%~110%范围内均应可靠吸合。在规定的动作范围情况下，额定值的85%应该是下限值，而额定值的110%应是上限值。

对锁扣式电器，其动作值由制造厂与用户协商确定。

电磁操作电控气动电器的释放电压应不高于75%额定控制电源电压，对交流在额定频率下其释放电压应不低于20%额定控制电源电压，或对直流应不低于10%额定控制电源电压。

除非另有规定，电控气动和气动电器应在75%~ 10%额定气压下断开。

在规定的动作(释放)范围情况下，10%或20% (对交流或直流情况下)应是上限值，而75%应是下限值。

对动作线圈而言，上述释放电压很 限值适用于当线圈电路的电阻等于-5C下所得的阻值。可以在正常周围温度下测得的电阻值为基础进行计算验证。
